Дело было вечером, делать было есть чего…
Однажды мне надоело чертить окружности с помощью всем известного «циркуля» типа «планка с двумя гвоздями»…
Решил приобрести циркуль — в канцтоварах есть школьные «козья ножка», которые не могут начертить большой окружности, хотя бы на 50см, да еще и настолько хлипкие, что изгибаются во время процесса рисования окружности (как ими школьники что-то чертят)… Понял, что это не вариант.
Поискал на сайтах магазинов инструмента в своем городе — циркулей нет (нихт циркул…). Зато нашел пару московских интернет — магазинов, где мне предлагали купить неплохой циркуль за 3500-4000 руб. :wacko: Да зачем такое нужно??? — подумал я.
И решил изготовить циркуль своими руками. Кстати процесс изготовления занял — всего один вечер.
Сборка циркуля своими руками
Ознакомьтесь также с этими статьями
- Уют дерева – надежность пластика
- Микроволновые печи
- Гайковерт Makita TW0350
- Как выбрать детский квадроцикл?
Отрезал два куска трубы, длина по вашему усмотрению, да хоть 1 метр каждый, я использовал 30см. Все зависит от того, какие окружности будете чертить…
Края профиля срезаются, как показано на фото внизу, чтобы вставлять болты крепления иголок. Т.е. от профиля отрезается 3 стороны из четырех так, чтобы осталась пластина для сверления под болты крепления иголок.
Далее отверстия — для М8 сверлим отверстия диаметром 8мм.
А для верхней части — 6мм, т.к. там используются болты М6.
Верхнюю скобу можно изготовить из листовой стали толщиной 1мм.
Вверху скобы сверлится отверстие на 6мм и туда вставляется болт М6 с двумя гайками — это ручка для удобного вращения циркуля (см. фото внизу статьи).
На болты, которые держат ножки в скобе, надеваются гайки типа «барашек», чтобы было удобно фиксировать положение ножек циркуля.
Далее…
Нижние болты М8 зажимаются в тиски, на резьбе, близко к головке болта, делается небольшой надпил круглым напильником — так их будет удобнее сверлить, затем намечается и сверлится отверстие 3мм для вставки иголки
Головки болтов лучше сточить наполовину, чтобы ножки циркуля могли максимально близко соприкасаться.
А также, после вставки иголки, под гайку лучше подложить шайбу, иначе гайка будет очень плохо вращаться на иголке.
Для иголок использованы два куска вала от старого принтера — каленый пруток диаметром 3мм.
В итоге, за вечер работы (в другой вечер я разобрал его и покрасил), я получил отличный циркуль с большими достоинствами и небольшими недостатками.
Плоский разметочный циркуль своими руками
В данной статье, автор YouTube канала «John Heisz — I Build It» расскажет Вам, как изготовить разметочный плоский циркуль. Это просто незаменимый, и удобный инструмент для мастерской и дома.
Джон уже делал такой циркуль из фанеры несколько лет назад. Но теперь ему захотелось повторить этот же инструмент из алюминия.
Материалы. — Двухкомпонентная эпоксидная смола — Канцелярская кнопка — Винт М4 с пресс-шайбой, барашковая гайка — Наждачная бумага — Алюминиевая пластина 4 мм толщиной. Инструменты, использованные автором. — Сверлильный станок — Ленточный шлифовальный станок — Сверла Форстнера — Напильник, ножовка по металлу — Тиски, струбцины — Шуруповерт — Орбитальный шлифовальный станок — Карандаш, рулетка, керн. Процесс изготовления. Для начала Джон подобрал шайбочку подходящего диаметра для разметки.
Затем разметил на алюминиевом листе внешние и внутренние контуры шайбы. Нашел их центры, и разметил центр отверстия для карандаша.
Окончательно обрисовав контуры заготовок, отрезал пластину ножовкой.
Просверлил отверстия для зажимного винта, слегка раззенковал одно из них сверлом Форстнера. Теперь отметил керном центры отверстий для карандаша и иголки. Просверлил отверстия тонким сверлышком. Для карандаша — немного больше, чем для иглы. С обеих сторон снял фаску. Подходящего винтика не нашлось, немного увеличил отверстие для него.
Разделил заготовки ножовкой, и удалил лишние элементы. Грубо обработал края на ленточном шлифовальном станке.
Теперь полировка на орбитальном. Затем обработал на мелкой наждачной бумаге плоскости.
И максимально углубил паз для шляпки винта, но она туда все равно не помещается по высоте. Джон решил эту проблему просто. Закрутил винт в доску, и спилил верхнюю часть шляпки напильником. Теперь шляпка спряталась в паз. При помощи двухкомпонентной эпоксидной смолы вклеил шляпку болта в выемку. Затем затянул барашковой гайкой, и оставил застывать смолу. Теперь можно вклеить опорную иголку, для этого подходит канцелярская кнопка. Финишная обработка торцов напильником и наждачной бумагой.

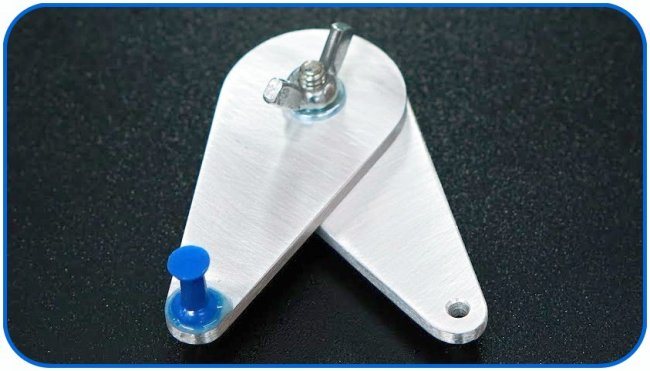

Все готово, можно собирать циркуль.
А вот такие круги можно рисовать очень быстро, и с высокой точностью. Главное хорошенько прижимать иголку и карандаш. Спасибо автору за простое и полезное разметочное приспособление для мастерской! Всем хорошего настроения, удачи, и интересных идей! Источник
Этот пост может содержать партнерские ссылки. Это означает, что я зарабатываю небольшую комиссию за ссылки, используемые без каких-либо дополнительных затрат для вас. Дополнительную информацию смотрите в моей политике конфиденциальности.
циркуль, разметка, окружность, своими руками
О недостатках моего циркуля
- ножки циркуля не сжимаются полностью из-за головок болтов, иголки не смыкаются в ноль, остается порядка 1см, т.е. циркуль не может чертить очень маленькие окружности, менее 1см. Это можно решить увеличив ширину верхней скобы так, чтобы ножки циркуля крепились на бОльшем расстоянии друг от друга, но для себя я решил, что мне не нужны окружности менее 1см диаметром;
- толщина профильной трубы была выбрана не совсем удачно, т.к. в нее входит болт только М8 (при использовании болта М10 уже останется по 2,5 мм до краев профиля), в котором приходится сверлить отверстие 3 мм и при сильно затягивании гаек, болт переламывается в тонком месте. Рекомендую использовать профиль 20 мм, в который можно без опаски будет вставить болт М10, что увеличит прочность крепления иголок. Но в моем случае усилия затягивания хватает, чтобы болты держали, один болт крепления иглы сломался лишь тогда, когда я решил затянуть его 2-мя ключами довольно сильно :unsure:
- данный циркуль может чертить только иголками, а не карандашом, но для разметки окружностей на дереве и листовой стали гораздо удобнее использовать иголку (получается тонка и точная линия, которая хорошо видна), а не карандаш. При желании можно сделать приспособления для крепления карандаша в данном циркуле.
В остальном, циркуль получился замечательный и уже помогает мне в работе. Возможно, что в будущем я сделаю циркуль версии 2.0, где учту уже все недостатки первой версии.
