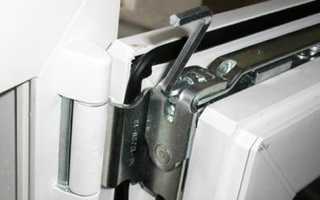

Регулировка окон ПВХ своими руками: подробная инструкция с фото

Общие особенности проведения регулировки окон ПВХ

Как правильно регулировать пластиковые окна и как это сделать самостоятельно? Необходимо помнить, что существуют разные модели окон. Они предусматривают наличие разной фурнитуры, стеклопакетов и прочностью. Мы постарались обобщить все существующие варианты и вывести общие особенности, которые позволяют настраивать окна.

Регулировка по горизонтали

Проводим регулировку нижней части окна по горизонтали, если створка провисла

Для сдвига рамы или устранения незначительного скоса необходимо использовать горизонтальную регулировку, которая проводится с помощью нижней и верхней петли. В самих петлях имеются специальные отверстия под шестигранник. Нижняя петля позволяет проводить настройку как с внешней, так и со внутренней стороны (соответственно, можно настраивать открытое или закрытое окно). В результате вращения ключа по часовой стрелке будет происходить затягивание створки с петлей. В результате этого действия низ окна, который находится на противоположной стороне от петли, будет подниматься. Соответственно, при вращении против часовой стрелки нижняя часть окна будет опускаться.

Горизонтальная регулировка пластиковых окон самостоятельно может проводиться и в области верхней петли, в результате чего уже будет регулироваться верх створки, но делать это нужно исключительно при открытом окне. Следует отметить, что сдвиг осуществляется в пределах 2 мм.

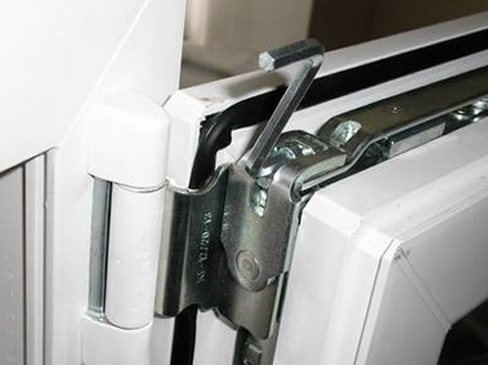

Проводим горизонтальную регулировку окна в верхней его части

Регулировка по вертикали

Регулировка пластикового окна по вертикали

Металлопластиковые окна можно откалибровать по вертикали с помощью нижней навесной петли. Для этого действия необходимо открыть заглушку, чтобы обеспечить свободный доступ шестигранника. Створка начнет подниматься при вращении шестигранника по часовой стрелке, в обратном направлении створка начнет опускаться. Как и в случае горизонтальной регулировки, диапазон сдвига составляет 2 мм.

Регулировка прижима створки

Используется тогда, когда наблюдается продувание из ПВХ-окна. Качество прижима можно проверить следующим образом: к закрытому ПВХ-окну подносится зажженная спичка и наблюдается движение пламени. Если оно отклоняется в сторону, то в окне имеется щель.

В данном случае прижим регулируется с помощь эксцентриков, которые располагаются по периметру фурнитуры (этим способом проводится регулировка пластиковых окон на зиму). В результате поворота ручки они заходят за прижимные площадки. Поскольку настройка не представляет особых проблем, её также можно выполнить самостоятельно.

Регулировка прижима створки производится с помощью эксцентриков (цапф)

Створка будет прижиматься к раме в том случае, если эксцентрик сдвинуть по часовой стрелке. Соответственно, при сдвиге эксцентрика против часовой стрелки, створка будет отходить от рамы. На поверхности эксцентрика имеется небольшая полоска, с помощью которой можно определить степень сжатия створки и рамы. Чем ближе данная полоска прилегает к уплотнителю, тем сильнее прижата створка.

Схема регулировки цапф на пластиковых окнах

Диапазон регулировок находится в пределах 1-2 мм. Допускается более или менее сильный прижим створки в разное время года — летом можно её ослабить, а зимой затянуть сильнее. Делается это для обеспечения подачи воздуха — в летнее время будет проходить больше воздуха, а в зимнее — меньше.

Регулировка петель

Откидное окно имеет две петли, которые можно настраивать для улучшения функциональности. Нижние петли настраиваются посредством горизонтально расположенного на них винта. Для того, чтобы настроить прижим верхних петель, нужно открыть ПВХ-окно на проветривание (провернуть ручку так, чтобы открылась только верхняя часть окна). При этом нужно придерживать рукой окно, поскольку оно будет держаться только на одной, нижней петле. Регулировка петель помогает определить степень прижатия окна с петлями. Допустимый диапазон находится в пределах 2.5 мм. При увеличении расстояния окно будет меньше прилегать к петлям и будет обеспечиваться большая подача воздуха. При уменьшении расстояния окно будет плотнее прилегать к петлям и обеспечивать надежную защиту от поступающего извне воздуха.

Как убрать сквозняки

Чтобы проветрить комнату, нужно повернуть ручку в определенное положение, приоткрыв верхнюю часть окна. Зимой проем между створкой и рамой пропускает много холодного воздуха, поэтому требуется регулировка петель запорного и поворотного механизма. Для этого необходимо поставить окно на проветривание и прижать верхнюю петлю – когда потеплеет можно вернуть ее в прежнее положение. Иногда воздух попадает в комнату через закрытое окно, просачиваясь в щели.

Есть проверенный метод для определения сквозняка: поднесите горящую спичку или свечу к полностью закрытому окну и посмотрите на колебание огня – проводите корректировку там, где сквозняк заметен больше всего. Существует два варианта решения проблемы:

Отрегулировать эксцентрики:

• используя гаечный ключ или плоскогубцы, сдвиньте крепления:
• поворот детали должен быть не больше пары миллиметров;
• если нужно, сделайте створку слабее — просто поверните эксцентрик в противоположную сторону, против стрелки часов.

Второй вариант: избавиться от сквозняка регулировкой прижимной пластины, которая расположена на поверхности рамы со стороны петель. Для корректировки положения нужно поворачивать гаечный ключ по направлению стрелки часов. Язычок выдвигается вперед, а створка прижимается к окну.

Как отрегулировать верхнюю петлю самостоятельно

Для устранения проблемы, связанной с неправильным открыванием фрамуги или плохим её прилеганием, створку в районе верхней петли прижимают и открывают.

Продувание со стороны петель встречается при нарушениях монтажа оконной рамы. Чтобы отрегулировать эту неполадку, со створки снимают штапик и посередине между профилем и стеклом подкладывают несколько рихтовочных пластин. Для этого широкую стамеску прислоняют в месте стыка профиля фрамуги и штапика и несильным ударом отсоединяют штапик.

В домашних условиях рихтовочные пластины изготавливают из обыкновенной деревянной линейки. При их использовании нужно стараться не повредить стеклопакет.

Регулировка ПВХ окон своими руками. Различные варианты

Для начала желательно детально рассмотреть методику регулировки окна. Так, если необходимо изменить местоположение створки (для свободного открывания), то желательно произвести ряд последовательных процедур:

В ситуации, когда требуется усилить степень прилегания створки к основанию рамы, поступают следующим образом. Сначала для этих целей используют систему эксцентриков, которые располагаются с торцевой части створки со стороны расположения ручки.

Для чего эксцентрики с помощью плоскогубцев или шестигранника должны быть переставлены в соответствующее положение.

В некоторых моделях окон, конструкции эксцентриков выполнены таким образом, что для того чтобы произвести их регулировку, достаточно лишь потянуть эксцентрик на себя, затем сделать необходимый проворот, а уже после этого отпустить эксцентрик (произойдет его прижатие за счет пружины).

В целом подобную процедуру регулировки эксцентриков специалисты рекомендуют производить два раза в год (период межсезонья), увеличивая либо уменьшая степень прижатия.

Однако указанным методом можно обеспечить регулировку прижатия окна со стороны расположения ручки. Когда же пользователю требуется произвести усиление прижатия створки со стороны навесов, то поступают другим способом.

Так, если следует обеспечить более сильное прижатие створки (со стороны навесов) оконной конструкции поворотного типа, тогда пользуются регулировочным винтом на нижней петле. Когда же требуется произвести аналогичную процедуру для поворотно-откидной конструкции, то необходимо будет выполнить дополнительное регулирование прижима створки окна за счет верхней петли. Для чего следует выполнить процедуры в следующей последовательности:

Определенные типы фурнитуры для окон регулируются с помощью специальных ответок, (располагаются обычно на оконной раме со стороны ручки) которые могут настраиваться при помощи ключей типа шестигранник.

Так, для более сильного прижима оконной створки к основанию рамы потребуется сместить ответку наружу (в сторону улицы). А также используют прижимные механизмы, находящиеся на раме со стороны навесов. Их регулировка осуществляется шестигранником, при этом более сильный прижим створки к раме будет обеспечиваться в том случае, когда язычок механизма будет выдвинут более сильно.

Довольно распространенным дефектом металлопластикового окна считается тугое вращение ручки.

Зачастую вызвано подобное обстоятельство может быть тем, что фурнитура не имеет достаточной смазки. В таком случае ремонт окна сводится к банальному смазыванию запирающего механизма и всех трущихся элементов машинным маслом либо аэрозольной смазкой (например, WD-40). Аналогичным методом обеспечивается и регулировка дверей балконных блоков.

В ситуации же когда необходимо полностью заменить ручку, следует пальцами потянуть на себя декоративную накладку ручки и после провернуть ее на 90 º (дабы освободить доступ к винтам). Выкрутив крепежные винты, ручка с легкостью может быть удалена. А процедура закрепления новой ручки должна быть выполнена в обратной последовательности.

Режимы

Современные производители предлагают ПВХ окна с двумя режимами открывания створки: распахивания и проветривания. Угол открытия откидной створки при этом может также регулироваться встроенными ограничителями. Распространенной проблемой окон с несколькими режимами является одновременное распахивание створки и открытие режима микропроветривания.

Она может возникнуть, когда распахнутую створку переводят в режим проветривания поворотом ручки вверх. В таком случае створка оказывается зафиксированной лишь на одной нижней петле, а верхняя часть провисает и опускается под собственным весом.

Данную проблему необходимо решить в кратчайшие сроки, иначе нижняя петля может не выдержать нагрузки и сломаться. Для этого необходимо надавить на верхнюю часть створки и постараться плотно прижать окно к раме. Ручку при этом необходимо повернуть вверх на режим проветривания. Затем после полного закрытия створки в раме ручка опускается на режим распахивания. При необходимости можно самостоятельно отрегулировать блокиратор на створке. После этого окно закрывается.

Но также производители пластиковых окон предлагают раздвижные конструкции. Такие створки наилучшим образом подходят для установки на балконе. Основное преимущество раздвижных окон заключается в экономии пространства, окна открываются не поворотом, а смещением параллельно раме. В таком случае площадь подоконника можно использовать более эффективно.

Такие окна не требуют особого ухода и прослужат так же, как и классические аналоги, от 10 лет. Они сохраняют тепло в помещении и не пропускают уличный шум в квартиру. Еще один плюс данных конструкций заключается в возможности перемещения москитной сетки, подобно самим рамам: сетка может двигаться параллельно раме вправо и влево.

Корректировка петли сверху

Если не закрывается верхний участок створки, нужно полностью открыть окно для удобного осмотра участка. Сверху расположена петля, которая отличается по внешнему виду от нижней. На ней находится паз для ключа, а сбоку — винт для регулировки. Выполняйте осторожные вращательные движения, продвигая саму створку поближе или подальше от петли.

Обратите внимание – важно оставить немного места между ними. Это нужно для свободной работы откидного механизма. Когда шестигранник повернут на один оборот, проверьте, работает ли окно (открываться и закрываться оно должно свободно). Если этот вариант не помог, попробуйте полностью открыть конструкцию сразу в 2 положениях, чтобы получить возможность работать с винтом на откидном механизме. Для одновременного открытия в 2 режимах, откройте окно и зажмите блокатор. Последний бывает двух видов: запорная петля и язычок.

Отведите язычок до упора, придерживайте и открывайте окна на режим проветривания, придерживая верхнюю часть створки. На пластинах поворотного механизма есть выемка под шестигранный ключ. С его помощью проведите корректировку прижима створок сверху. Отрегулировать петлю сверху получится только на откидных створках. Придерживайте окно — оно крепится лишь на нижних петлях.

По горизонтали

Со временем оконная рама проседает по высоте – часто это и есть причиной проблемы с закрытием окна. Регулировка проводиться на петлях. Открывается створка, в паз верхней вставляется инструмент, который поворачивается в направлении часовой стрелки, отодвигая створку от петли. Часть конструкции снизу опускается. Детали фурнитуры должны быть смазаны — если смазка высыхает, система выходит из строя.

Корректировка нижнего навеса нужна если окно закрыто. Этот метод не всегда уместен – манипуляции лучше проводится с наружной стороны окна. Показатели смещения створки не должны превышать 2 м.

По вертикали

Для того, чтобы отрегулировать окно таким образом, нужно аккуратно открыть колпачок петли, находящейся внизу конструкции. Далее необходимо делать вращательные движения с помощью ключа. Направление — по часовой стрелке. Если выкручивать в противоположную сторону — рама опустится. Допустимые показатели ее смещения – 1 – 3 мм.

​Инструменты и материалы

Для регулировки и профилактического обслуживания пластиковых изделий достаточно нескольких простых инструментов:

• Ключ-шестигранник диаметром 4 мм. Этот инструмент является главным в процессе настройки корректной работы пластиковых окон. Его можно приобрести в мебельном магазине по достаточно невысокой цене.
• Набор крестообразных отвёрток или шуруповёрт с насадками этого типа необходим для выполнения работ, связанных со снятием элементов фурнитуры с пластиковой основы.
• Плоскогубцы понадобятся при работе с некоторыми видами фурнитуры, цапфы которых не имеют отверстий под шестигранник.

Для профилактики износа движущих деталей фурнитуры и уплотнительных резинок необходимо минимум два раза в год их очищать и смазывать. Для выполнения этих операций необходимы следующие материалы:

• Растворы для удаления пыли и грязи.
• Смазывающее средство: машинное масло, специальный пропитывающий состав.
• Смягчающее средство на основе силикона для резиновых уплотнителей.
• Мягкая ткань, щётка или кисть, фен с функцией холодного обдува.

Регулировка ручки пластикового окна

Такие ситуации возникают крайне редко, но последствия неприятные. По каким причинам появляются проблемы?

Проблемы с оконными ручками возникают достаточно часто

1. Засорения фурнитуры. В щели и пазы попадает грязь, дети могут туда запихать бумажки или иные мелкие предметы. Для восстановления работоспособности надо очистить пазы.
2. Неправильное расположение ответных планок. Они настолько сместились, что эксцентрики ударяют о торец, ручка не может занять правильное положение, окно не закрывается. Проблема решается за счет изменения положения эксцентриков по вертикали или перемещения ответок. Конкретные действия зависят от технических особенностей фурнитуры.
3. Производственный брак. Металлопластиковые окна собираются на отечественных предприятиях – даже высококачественная фурнитура не может гарантировать исправность функционирования. Проблема появляется из-за влияния человеческого фактора, брак допускается при сборке. Если у вас такая ситуация, то надо обращаться к изготовителям. На каждое окно обязательно должна даваться гарантия.

Ручка может не поворачиваться из-за смещения ответных планок

Бывают случаи, когда ослабляются винты фиксации. Исправить легко – надо повернуть на 90° декоративные колпачки и затянуть метизы до упора.

Чтобы закрепить ручку, достаточно подтянуть винты

Когда требуется регулировка?

Важный момент: окна и двери ПВХ обладают сходным механизмом (разве что первые допускают еще одну степень открытия), поэтому в дальнейшем все инструкции будут приводиться на примере окон. В случае дверей балкона работы производятся идентично.

Понять, что требуется срочная и безотлагательная регулировка можно по следующим признакам:

• створка окна цепляется за раму;
• открытие-закрытие сопряжено со значительным усилием;
• ручки разболтались или слишком туго поворачиваются;
• окна пропускают наружный воздух даже в закрытом состоянии.

Если окно плохо открывается или закрывается, значит, необходима регулировка его механизмов

Упомянутые признаки показывают, что окно находится в крайне запущенном состоянии, так что не исключено, что некоторые детали могут потребовать серьезного ремонта или замены. Чтобы не доводить дело до подобного исхода, можно предпринять превентивные меры.

Определить, нужны ли они, можно следующим образом:

1. Приоткройте дверь или окно. Если в отсутствие сквозняка створки закрываются или открываются самостоятельно, значит, требуется ремонт и регулировка.
2. Обведите всю створку в закрытом состоянии по контуру, а после откройте ее. Сравните линии и края оконного проема. В идеальном случае они должны быть параллельны. Устранять рекомендуется даже самый незначительный перекос.
3. Возьмите лист бумаги или газету. После захлопните окно, чтобы лист оказался между створкой и рамой. Теперь, если вытащить его удается без усилий, значит, потребуется небольшая корректировка. В идеале усилия для извлечения бумаги должны быть одинаковы, в каком бы месте этот лист ни находился.

Видео

Как отрегулировать пластиковую балконную дверь

Прежде чем приступать к диагностике возникших проблем и последующему ремонту, стоит разобраться в устройстве конструкции.

Существует базовый блок, а также запчасти для пластиковой балконной двери. Причем среди фурнитуры есть как незаменимые, так и необязательные детали. Как правило, в дверной блок входят следующие элементы:

В дверной блок входят рама, створка, петли, ручка, уплотнитель и стеклопакет

Кроме того, в устройство могут входить дополнительные элементы, расширяющие функционал балконной двери: стопоры, механические или гидравлические датчики и другие детали.

Цена балконной пластиковой двери довольно высока, но покупка дорогой качественной модели не спасает от нередких случаев поломок механизма. Все дело в его частой эксплуатации, приводящей к уменьшению плотности прилегания створки.

Кроме того, стеклопакет обеспечивает превосходную звукоизоляцию, а ПВХ гарантирует долговечность. Однако именно эти материалы заметно утяжеляют конструкцию, в результате чего она начинает провисать под собственным весом и перестает плотно закрываться. В результате в помещении появляется ощутимый сквозняк, и утепление балкона не помогает.

Если все именно так, вмешательство в дверной механизм не требуется.

Однако если вы заметили малейшие отклонения, вам незамедлительно требуется ремонт пластиковых балконных дверей. Тянуть с вызовом мастера не стоит, ведь с каждым открытием и закрытием ситуация будет усугубляться. В результате это может привести к тому, что балконные двери не закрываются вообще.

Если вы осуществляете регулировку пластиковой балконной двери своими руками, для успеха ремонта важно определить причин неисправности. Чаще всего проблемы заключаются в следующем:. Чтобы протестировать дверь на плотность закрытия, прихлопните створкой обычный альбомный лист бумаги

Пытайтесь протащить лист по периметру двери. Если он перемещается легко, конструкция утратила плотность и нуждается в регулировке

Чтобы протестировать дверь на плотность закрытия, прихлопните створкой обычный альбомный лист бумаги. Пытайтесь протащить лист по периметру двери. Если он перемещается легко, конструкция утратила плотность и нуждается в регулировке.

Оцените также плотность прижима уплотнителя: неодинаковый прижим резинки, как правило, говорит о провисании

Определить сторону смещения просто: обратите внимание на место, где уплотнитель сдавлен и проверьте, есть ли на нем след от створки

Почему нужно регулировать

Выделяют несколько причин, из-за которых человеку приходится самостоятельно регулировать пластиковые окошки.

Неправильная настройка при установке

Основной причиной ручного регулирования оконных изделий их ПВХ является неправильная настройка при их встраивании в проем. Часто при установке таких конструкций используется заранее разработанная схема, которая помогает вставить окно правильно. Однако некоторые люди ею не пользуются, и из-за этого окна часто устанавливают неправильно.

Если при установке конструкции были допущены ошибки, оконные петли не будут находиться в правильном положении. Это приводит к тому, что створки начинают хуже закрываться. Иногда даже ручное регулирование рамы не помогает устранить проблему, и приходится демонтировать конструкцию, чтобы потом установить ее правильно с соблюдением всех правил встраивания оконных рам из ПВХ.

Естественный износ уплотнителя

Не секрет, что оконный проем должен быть хорошо герметизирован, особенно в зимнее время, когда наступают заморозки. За герметизацию конструкции отвечают специальные уплотнители, изготовленные из прочной резины. Также такие прорезиненные прокладки сдерживают влагу, не пропускают пыль внутрь помещения и отвечают за звукоизоляцию. Поэтому все дорогие пластиковые конструкции оснащаются резиновыми прокладками.

Однако даже качественные уплотнители со временем выходят из строя. Этому способствуют следующие факторы:

• неправильных уход за резиновыми прокладками;
• использование некачественной резины при изготовлении уплотнителя;
• повреждение прокладки.

Если уплотнитель изнашивается, придется заниматься регулировкой оконных изделий из ПВХ.

Неаккуратное и грубое закрывание створок

Известно, что пользоваться окнами из пластика надо осторожно, чтобы не повредить их. Однако некоторые люди используют их неаккуратно и грубо закрывают створки

Такое грубое обращение негативно сказывается на плотности закрытия оконных рам. Чаще всего это приводит к незначительному или серьезному провисанию створок.

Известно, что все створки удерживаются на нижней петельке. Если оконная конструкция не оснащена специальным блокиратором, то в режиме проветривания можно случайно неправильно отодвинуть ручку, и створка провиснет. При появлении такой проблемы надо немедленно отрегулировать окно и установить створку на место. Если не сделать этого, нижняя петелька оторвется от креплений и придется устанавливать новую крепежную петлю.

Усадка оконной конструкции

Некоторые владельцы пластикового окна со временем замечают, что оно сильно просело. Выделяют несколько причин, которые приводят к усадке оконной рамы:

• Неосторожная установка прокладочных пластин. Металлические прокладки устанавливаются по периметру под стеклопакетом. Если неправильно их разместить, конструкция может провиснуть под давлением металлических пластин.
• Усадка здания. Распространенная причина провисания и повреждения установленных металлопластиковых рам. Если усадка незначительная, окошки провисают на несколько миллиметров.
• Большой зазор между оконным проемом и рамой. Когда окошко неплотно прилегает к оконной раме, оно начинает усаживаться.

Изнашивание деталей поворотно-откидного механизма

Если окошко провисло, значит, у него износились некоторые детали, относящиеся к поворотному механизму. Чтобы они долго не изнашивались, надо придерживаться следующих рекомендаций:

• Регулярное смазывание. Все движущиеся детали окошек надо периодически смазывать. Первую смазку проводят, когда при открытии или закрытии конструкции появляется неприятный скрип. При смазке таких изделий лучше пользоваться специальными масляными составами, использующимися при смазывании швейных машин. На подвижные части достаточно нанести 2-3 капельки масла, чтобы они перестали скрипеть.
• Режим окон надо менять. Нельзя, чтобы конструкция долго находилась в одном положении. Поэтому периодически придется чередовать режимы открытия окошка.

Как отрегулировать прижим, чтобы не дуло, своими руками

Если из окошка дует, придется самостоятельно отрегулировать плотность его прижима. Регулировка оконного прижима осуществляется с помощью нижней и верхней петель.

Нижняя петля

Часто людям приходится заниматься регулированием петельки, расположенной в нижней части конструкции. Чтобы ее настроить, придется прокручивать вентиль с горизонтальным расположением. Перед регулировкой придется избавиться от защитного кожуха, который установлен на петельке. Он защищает ее от попадания мусора и влаги.

Верхняя петля

Иногда окошко плохо прижимается к поверхности из-за плохого прикручивания петельки, находящейся вверху. Прежде чем приступить к работе, необходимо приоткрыть пластиковое окошко и установить его в режиме проветривания, когда открывается только верхняя часть конструкции

Регулировку крепежной петельки осуществляют осторожно. При прокручивании шестигранника окно следует удерживать руками, так как в режиме проветривания оно держится только на нижней петле

Как отрегулировать створку окна по горизонтали и вертикали?

Пластиковые окна отличаются функциональностью, что достигается в том числе и благодаря использованию нескольких вариантов открывания створок: кроме традиционного поворотного способа используется и откидной вариант, чаще всего в комбинации поворотно-откидной створки.

Но кроме удобства такая система сопряжена и с определенными сложностями регулировки, которая выполняется не только по горизонтали, но и по вертикали.

1. Если заметен небольшой перекос или сдвиг рамы, о котором легко догадаться характерным провисанием или цеплянием створки об раму, то следует провести регулировку по горизонтали, которая проводится при помощи верхней и нижней петель.

Все работы выполняются исключительно при открытой створке, хотя для корректировки нижней петли имеется возможность доступа и при закрытом окне.

Из инструментов в этом случае понадобится шестигранник или насадка «звездочка» в зависимости от типа конструкции.

Если необходимо притянуть створку к внутреннему краю, то поворот производится вправо, а если требуется приподнять нижний угол, то в обратную сторону. После того как будет отрегулирована верхняя петля, аналогичным образом можно настроить и нижнюю. Для этого шестигранник, вставленный в специальное отверстие в петле, поворачивается в нужную сторону.

2. Регулировка по вертикали производится исключительно за счет нижней петли: если просевшую раму следует приподнять, то шестигранник следует вращать вправо, а если надо немного опустить, то влево.

Отрегулировать петли также нужно и в том случае, если, например, уплотнители утратили первоначальную эластичность, но еще вполне пригодны для эксплуатации, при условии обеспечения более плотного прижима.

Регулярную профилактику следует проводить и тогда, когда окно часто остается распахнутым, так как в этом случае происходит элементарное провисание створки.

Как устранить сквозняк из-под створки пластикового окна?

В том случае, если оконные уплотнители новые, а из-под створки чувствуется сквозняк, то наиболее вероятной причиной этого является неплотный прижим, за который в ответе небольшие подвижные элементы – цапфы (эксцентрики).

Располагаются они в специальных подвижных механизмах и обеспечивают прижим створки к раме за счет захода за металлическую планку, расположенную на притворе окна. Их положение определяется поворотом ручки, а при недостаточном прижиме ремонт сводится к регулированию положения стационарных неподвижных элементов, за которые они и заходят.

Но в некоторых случаях требуется и корректировка положения самой цапфы, для чего можно использовать отвертку, которая вставляется в специальную прорезь.

Чтобы уменьшить прижим, планку отводят ближе к краю, по направлению «к себе», соответственно, если требуется его усилить, то ее отодвигают на несколько миллиметров к наружной части окна.

В новостройках владельцы часто сталкиваются с подобной проблемой, но причиной ее появления может стать осадка здания. В этом случае цапфа часто даже не цепляется за прижимной механизм, так как из-за деформации окна просто не дотягивается до него.

Соответственно, исправить ситуацию может корректировка положения створки с помощью верхней или нижней петли. Определить, есть ли контакт между цапфой и прижимным элементом, легко – для этого при закрытом окне следует потянуть створку на себя: если она статична, то все нормально, а если отходит, то без регулировки не обойтись.

Во втором случае следует определить, в какой части окна нет контакта и регулировать соответствующую петлю.

Замена уплотнителя

Нередко причиной появления сквозняков может являться и износ резинового уплотнителя.

Но, как правило, при нормальной эксплуатации оконной конструкции такая проблема появляется спустя 10-12 лет, а то и позже.

Решение проблемы в этом случае одно – замена уплотнителя. Процесс этот технически несложный, но требующий аккуратности, а также проведения необходимых подготовительных работ.

Сначала снимается старый уплотнитель, а затем надо тщательно очистить паз, удалив из него не только всю накопившуюся грязь, но и остатки клея. После этого, начиная с верхнего угла, аккуратно и не спеша, по периметру оконной рамы устанавливается заранее подготовленный новый материал.

При этом следует избегать натяжения или, наоборот, появления «сборок», а контрольными точками следует определить углы, которые должны идеально совпадать.

Одна из самых частых жалоб у людей, в холодное время года – это плохой прижим окна. Из-под створок дует, при этом, не всегда понятно, откуда. Как же правильно продиагностировать ваши окна на прижим, и определить, из-за чего происходит их продувание?

Содержание:

Можно ли проверить окно на прижим с помощью бумаги? Работает ли этот способ, или нет? Какой прижим окна нужен, для его нормальной работы Требования к прижиму окон, с точки зрения их эксплуатации Рекомендации производителей окон Почему из пластиковых окон, все-таки дует? Замена уплотнителей и прижим окна Когда и как менять резину, и чего лучше не делать Как проверить окно на равномерность прижима Простой способ проверки Фурнитура и прижим окна Запорные цапфы и ответные планки Зимний и летний режим – миф или реальность? Наличие и отсутствие частей фурнитуры Установка и расположение прижимных элементов Естественный износ фурнитуры Резюме

Стоит ли верить бумаге?

Существует распространенное заблуждение, что качество прижима окна можно проверить, с помощью обычного листа бумаги. Мол, если вытащить бумагу из притвора закрытой створки удалось – прижим окна плохой.

К сожалению, с технической точки зрения, этот простой метод не выдерживает никакой критики. Конечно, на несведущих людей такая «проверка прижима окна», производит впечатление – и совершенно напрасно. Ведь лист плотной бумаги, при желании и ловкости рук, можно не только вытянуть, а и протолкнуть практически в любое закрытое окно. Причем, если окно отрегулировано правильно – просунуть туда бумагу, зачастую, совсем несложно (почему – разберем далее). Кстати, для деревянных, и алюминиевых «теплых» окон, такой тест даже теоретически бесполезен – у них, основной уплотняющий контур находится внутри рамы, а внешний, как правило, не замкнут.

Бумажная проверка на руку только шабашникам – «резинщикам», готовым менять вам уплотнители на новые, хоть каждый год, а также горе-мастерам «крутильщикам» – адептам секты «зимнего режима». А мы с вами попробуем разобраться, что действительно влияет на прижим окна, и насколько сильно оно должно быть «прижато» к раме.

Прижим и степень сжатия уплотнителя окна

Для начала определимся, какой нам требуется прижим. Как можно более сильный? Вовсе нет!

Нам с вами нужен такой прижим окна, чтобы:

1) Окно не дуло; 2) При этом оно бы открывалось и закрывалось, без особых усилий; 3) Прослужило бы без регулировки и ремонта, как можно дольше.

Не забывайте, что поворачивая ОДНУ ручку современного окна, вы приводите в действие не менее 3 – 4 запорных элементов!

Следовательно, здесь требуется компромиссное решение. Вот оно:

Давление на уплотнитель окна должно быть:

1) Минимально достаточное для того, чтобы из окна не дуло; 2) Равномерное по всему периметру створки окна.

Вот поэтому рекомендованный производителями рабочий ход резинки на сжатие, при котором обеспечивается хорошая «герметичность» притвора окна, составляет всего 1 мм. Если сжать ее сильно, и надолго (например, без необходимости переведя окно в «зимний режим») – срок ее службы резко сократится, а нагрузка на ручку, соответственно, вырастет.

Всего через 1-2 года такое «хорошо прижатое» окно снова начнет дуть. И без замены уплотнителя, теперь уже, действительно не обойтись.

Равномерность прижима окна, по всему его периметру, важна по той же самой причине – избежать участков излишнего «передавливания» резины, и раннего выхода ее из строя.

Вот поэтому, даже правильно отрегулированное окно, легко может провалить бумажный тест. Ведь прижим уплотнителя на 1 мм, это совсем немного.

Почему же (при столь невысоких требованиях производителей к силе прижима), из многих пластиковых окон, все-таки дует?

Не нужно забывать о том, что любой уплотнитель должен работать правильно. Если окно не отрегулировано, или геометрия створки нарушена – его лепесток может «повиснуть» в воздухе. Поскольку он не прижимается к раме – вероятность продувания резко увеличивается.

Дело в том, что наружная сторона у типовых уплотнителей, в большинстве случаев, прилегает к раме недостаточно плотно (про деформацию створок, как причину продувания, можно прочитать здесь). Ну и о самом качестве резины, говорить не приходится – ведь если в окне подделка, или «убитый» строителями уплотнитель, о хорошем прижиме можно забыть.

Улучшение прижима окон, путем замены уплотнителя

Если резина прослужила уже более 10 лет, то после замены на оригинал (или хороший аналог), прижим окна должен полностью восстановиться. И, при правильном уходе за окнами, она прослужит не меньше. Однако, остерегайтесь подхода «чем толще, тем лучше». Универсальный, или «чужой» уплотнитель, вполне способен «убить» вам фурнитуру, за очень короткий срок. Почему так происходит?

Усилие на ручке, после установки толстой резинки, вырастает в разы – и, уже «пожилой» механизм, вскоре ломается от перегрузки. В сложных случаях, людям даже приходится менять окна – ведь многие, особенно не слишком опытные мастера, не берутся за ремонт фурнитуры, к которой уже нигде нет запчастей.

Ведь ко многим окнам, «возрастом» старше 10-15 лет, их уже давно нет в продаже! Заменить механизм в сборе, тоже получается не всегда (если профиль окна был редким, и уже не производится).

Такова сейчас общепринятая политика, у большинства компаний (не только оконных). Сломалось, не ремонтируй – меняй на новое.

Для подбора «правильного» уплотнителя, достаточно найти договор с названием профиля окна (REHAU, KBE, VEKA и т.д.). Либо пригласить специалиста с достаточным опытом работы – ведь многие, когда-то хорошо «раскрученные» оконные системы, уже давно исчезли с российского рынка.

Так как же продиагностировать окно на равномерность прижима к раме?

Все очень просто, и никакого мошенничества с бумагой. Для этого вполне достаточно обычной рулетки, или линейки.

Прижмите ее к раме окна, и вы увидите, на сколько миллиметров створка «выше» рамы. Ручка должна быть в положении «закрыто».

Само число не важно. Убедитесь, что эта величина примерно одинакова по всему периметру створки. Если вы видите явные перепады более 1-2 мм (помните про рекомендованную величину сжатия резины?), проверяйте фурнитуру. Как это сделать – читайте далее.

Фурнитура и прижим окна

Теперь, переходим от уплотнителей – непосредственно к «железу».

В современных окнах, нормальный прижим окна обеспечивает фурнитура – многозапорный механизм, работающий от одной ручки. Прижимные элементы есть и на створке окна, и на раме.

Запорные цапфы и ответные планки – что это такое?

Цапфа – это подвижный выступающий «ролик» на створке окна, а ответная планка – прикрученная к раме, небольшая продолговатая деталь.

При повороте ручки, цапфа заходит за планку, имеющую клиновидный скос. Прижим окна зависит от этого перепада высоты, и может быть изменен, путем регулировки.

Чаще всего, регулируется эксцентрик в цапфе, на створке (но в старых окнах с фурнитурой ROTO CENTRO все наоборот – регулируются сами планки, на раме). Верхние, а у некоторых окон и нижние петли, тоже регулируются на прижим.

Миф о «зимнем и летнем режиме»

Об этих режимах, вероятно, слышали все. Не пишет о них, только ленивый, но спешу вас огорчить – это всего лишь чья-то выдумка. Предусмотренная производителем, штатная регулировка прижима окон, нужна только в случае производственного брака, либо существенного износа механизма.

Правильно изготовленное, и смонтированное окно, в сезонной регулировке прижима не нуждается, пока «жив» уплотнитель (если он нормального качества). А это, обычно, не менее 10 лет.

Но миф очень живуч, из-за кажущейся простоты решения. Дует – так прижмем посильнее! А точность изготовления и установки современных окон (вплоть до каждого миллиметра) – для обычного человека, вещь совсем неочевидная. И этим широко пользуются, как производители окон, так и ремонтники всех мастей, всячески поддерживая зимнее-летнее недоразумение.

Ведь если не теребить без конца фурнитуру, а один раз, нормально настроить окно – ремонтировать будет нечего, и уплотнители будут служить по 10-15 лет. Да и менять окна на новые, никто не станет. Одни убытки!

Так что, прижимать окно эксцентриками, мы пока не будем. Ведь, чтобы фурнитура нормально работала, она:

1) Должна быть в правильной комплектации; 2) Должна быть, точно на своих местах. А все это нужно проверить!

Количество прижимных цапф

На «стандартной» створке высотой 130-140 см, их должно быть не меньше 3-х со стороны ручки. Цапфы должны располагаться не дальше, чем в 30 см от угла створки (это по ГОСТу – а фактически, чем ближе они к углу, тем лучше). Крайне желательно в нашем климате, наличие прижимной фурнитуры сверху и снизу створок, шириной более 60 см (хотя, как правило, ее устанавливают, при ширине от 70-ти). Между петель такой створки, достаточно одного прижима по центру. Напротив каждой цапфы, должна находиться ответная планка на раме.

Проще говоря, расстояние между двумя точками прижима пластикового окна (включая петли), не должно быть более 70 см. По углам прижимы обязательны (петля – это тоже точка прижима).

С наличием цапф все в порядке – теперь смотрим на планки.

Расстояние между цапфой и планкой (положение «открыто» – ручка строго горизонтально), должно быть не более 5 мм. Иначе, прижим окна может быть недостаточным, и подкручивать эксцентрики, тем более бесполезно.

Основные причины неправильного взаимного расположения фурнитуры:

1) Провисание створок. Здесь оптимальным выходом будет регулировка геометрии окна, что выходит за рамки данной статьи; 2) Перестановка и удаление ответных планок монтажниками окон (бывает, и довольно часто); 3) Ошибки и брак производства.

Если окно не деформировано (а это хорошо видно по результатам карандашного теста), то просто установите ответные планки на свои «правильные» места, в 3-5 миллиметрах от края запорной цапфы. Окно, после этого, стало туго закрываться? Тогда немного уменьшите степень прижима эксцентриками, а самое главное – смажьте его фурнитуру!

Пожалуй, самая большая проблема с прижимом окон бывает, если нижние петли были установлены неправильно на заводе. При отсутствии в них соответствующих винтов регулировки, без опытного мастера не обойтись!

Плохой прижим у старых окон. Естественный износ

Если годами не смазывать трущиеся части, они попросту стачиваются друг об друга.

В результате, прижим окна ослабевает на величину изношенной области, обычно первыми «протираются» ответные планки. Например, выработка планки на фото – глубиной в 1 мм, а следовательно, прижима при «заводской» настройке, практически не будет.

К сожалению, к старым окнам подобрать новые планки, часто бывает проблематично. Поэтому в данном случае, и пригодится возможность отрегулировать фурнитуру эксцентриками, на увеличенный прижим. Ну и ежегодно смазывать ее, не забывайте!

Резюме

Простой регулировки прижима окна ключом – в большинстве случаев, недостаточно для устранения продувания. Без точной настройки окон, даже полная замена уплотнителей, не гарантирует нужного результата.

Зимний и летний режим

Современные стеклопакеты отличаются наличием двух режимов работы:

1. Зимнего.
2. Летнего.

Подобная опция позволяет отрегулировать состояние ПВХ-конструкции с учетом сезонных условий. Однако не все владельцы частных домов и квартир знают о наличии регулируемых механизмов. Кроме того, такая возможность определяется используемой фурнитурой. Поэтому только передовые модификации могут работать в разных режимах, сохраняя тепло в холодную пору года, но пропуская свежий воздух летом.

По умолчанию настраивается стандартный режим со средним прижатием створки и центральным расположением эксцентрика. Подобная регулировка окон остается эффективной и в зимний период, и в летнее время. С ее помощью обеспечивается нормальный уровень прижатия уплотнительного слоя.

Летняя регулировка створок отличается меньшей плотностью фиксации. В таком состоянии конструкция пропускает воздух, способствуя нормальному обмену воздушных масс. Это обеспечивает эффект микропроветривания и сохраняет комфортный микроклимат в жаркую погоду. Продолжительная эксплуатация летнего режима благотворно влияет на состояние ПВХ-систем, особенно после долгой зимы.

Зная, как отрегулировать пластиковые окна, можно продлить срок их службы. Принцип настройки заключается в сжатии утеплительного материала зимой, и расширении летом. Действие защищает фурнитуру и сопутствующие детали от износа, а еще поддерживает внутренний микроклимат.

В некоторых случаях створка смещается, что приводит к понижению температуры в холодную пору, но застою воздуха летом. Чтобы устранить дефект, следует провести регулировку оконной фурнитуры и проверить раму. На этапе монтажа окон мастера оценивают размещение створок в разных режимах, а также проверяют, нет ли зазоров между элементами конструкциями. Но даже профессиональный монтаж не гарантирует, что в процессе эксплуатации детали потеряют фиксацию.

Подобные явления замечаются и при летнем монтаже. Однако изначально происходит сжатие материала при охлаждении воздуха, а потом постепенное расширение. Исключить такие процессы нельзя, поэтому в конструкциях появляются зазоры.

Регулировка пластиковых окон своими руками нужна и по следующим причинам:

1. Зимой вместе со сквозняками в здание попадает морозный воздух, а летом пыль
2. Неправильно настроенные створки негативно сказываются на состоянии петель.
3. В режиме проветривания детали начнут заклинивать.

1. Бюджетные детали – отличаются невысокой стоимостью и предназначаются только для открытия или закрытия окна.
2. Стандартный пакет – дополняется защитными элементами и механизмами для корректировки режима работы.
3. Специализированная фурнитура – наиболее расширенная комплектация с противовзломными деталями и приспособлениями для управления режимами. Регулировка окон пластиковых в таких моделях осуществляется максимально быстро.

Инструкция по регулировке пластиковых окон предусматривает предварительное определение положения фурнитуры. Для выполнения таких действий используют разные методы:

1. Подготавливаем бумажный лист и закрепляем его между рамой и створкой, чтобы один кончик находился извне помещения.
2. Закрываем окно.
3. Тянем лист на себя.

Кроме того, можно оценить текущее положение с помощью визуального осмотра. Для этого следует посмотреть на круглую цапфу и найти там маркировку в виде черточки, точки или звездочки. Если графический элемент направлен в сторону помещения – это подтверждает активацию режима «лето». Направление отметки на улицу указывает на параметры зимней эксплуатации.

Цапфы могут быть как круглыми, так и овальными. В таких случаях используемый режим определяется с помощью положения эксцентрика. Если он установлен вертикально, окна настроены на летний сезон, если горизонтально – на зимний.

После оценки состояния окна регулировка выполняется по общепринятым схемам.

Как регулировать пластиковые окна по сезону?

Степень прижима створки можно регулировать и с учетом сезона – для лета оптимальным вариантом будет слабый прижим, обеспечивающий естественную вентиляцию помещения, а в холодное время года важно обеспечить сохранность тепла в помещении, поэтому рекомендуется обеспечить плотное прилегание.

Регулировка окна в этом случае также происходит за счет корректировки положения цапф и их захода за ответные металлические пластины, установленные на раме конструкции.

Важно учитывать, что цапфы, или эксцентрики (второе название они получили из-за наличия смещенного центра) могут отличаться формой, которая бывает круглой или овальной – в зависимости от этого следует использовать или отвертку с плоским концом, или пассатижи.

Непосредственно регулировка происходит за счет поворачивания цапфы в нужную сторону. Но следует учитывать, что при использовании пассатижей нужно проявлять предельную аккуратность и контролировать усилие, чтобы не поломать механизм.

Количество цапф может быть разным и зависит как от размеров конструкции, так и от производителя, при этом располагаются они не только на внешней стороне створки, но и на внутренней, и чтобы добиться нужного результата, необходимо отрегулировать все элементы.

Этого также требует и инструкция по эксплуатации оконных конструкций, так как в таком случае обеспечивается нормальное функционирование окна и исключается его деформация в процессе эксплуатации.

Если регулировка производится перед холодным временем года, рекомендуется сначала выставить нормальный или стандартный прижим и проверить окно на наличие сквозняка – если все нормально, то больше уплотнять окно не следует.

Особенно важно соблюдать это условие в том случае, если окна новые, так как сильный прижим будет способствовать более интенсивному износу резиновых уплотнителей.

Регулировка верхней петли пластикового окна. Видео:

Что делать, если не закрывается?

Довольно часто возникает проблема, когда створка перестает закрываться. И в этом нет ничего удивительного, особенно если окно было установлено лет 5-6 назад. В таких случаях требуется провести небольшой ремонт. И к счастью, с этой работой можно справиться самостоятельно. Но для начала необходимо разобраться в причине неисправности.

Окно может перестать закрываться по нескольким причинам:

• производственный брак конструкции;
• некачественная фурнитура;
• пренебрежение правилами установки при монтаже;
• перекос створки;

• требуется замена уплотнителя;
• неисправность механизма открывания и закрывания;
• мусор, грязь или пыль.

Если не удается плотно закрыть створку, для начала стоит удостовериться, что этому не препятствуют никакие элементы. Еще одной проблемой может стать перекос створки. В таком случае окно будет цепляться за угол рамы, и в результате перекоса появляется щель. В случае провисания одного из углов створки необходимо отрегулировать болты на петлях. Для этого нужно отрегулировать угол наклона створки по вертикали и горизонтали.

Трение рамы снизу пластикового окна

При длительном сроке эксплуатации створки окна могут опуститься вниз – провиснуть, в результате чего происходит трение во время открывания и закрывания. Если вовремя не решить проблему, оконная конструкция сломается. Чтобы устранить неполадку, потребуется 30 минут, если выполнять все правильно. Алгоритм действий прост:

• распахните окно полностью;
• на торцевой части есть винт, расположенный сверху. Используя шестигранный ключ нужно прокручивать деталь в том направлении, которое решает проблему – чтобы приподнять, поворачивайте по часовой стрелке, опустить – в другую сторону;
• проверьте исправность системы. Если открытие – закрытие стало проще и трение почти прекратилось, корректируйте состояние стыковочной детали до необходимого уровня.

Если неполадка еще присутствует, закрутите крепление на свое место и попробуйте второй вариант:

• демонтируйте защиту с нижней петли;
• аккуратно прокручивайте инструментом винт по часовой стрелке или против, зависимо от нужного положения (поднять или опустить створку).

Опробуйте работу механизма.

Регулировка и замена ручек

Достаточно распространенная проблема: ручка поворачивается с трудом. Если проблему вовремя не устранить, из-за прилагаемых чрезмерных усилий она ломается, остается короткий пенек, которым уже точно ничего не сделаешь.

Сначала о том, как сделать так, чтобы ручка снова закрывалась легко. Запорные механизмы в первую очередь нужно очистить и смазать. Сначала удаляют накопившуюся пыль и грязь, протирают насухо, затем все подвижные части смазывают. Использовать нужно чистые масла, без щелочей и кислот. Лучший вариант — машинное масло, можно любой аналог или современное средство из баллончика.

Места для смазки пластикового окна

Смазав все трущиеся и двигающиеся части, несколько раз открываете/закрываете створку, поворачиваете ее на петлях. Все должно двигаться ровно, без рывков.

Если и сейчас есть проблемы, скорее всего в процессе регулировок или изменений геометрии окна, сместился блокиратор. Он должен легко входить в ответную часть и плотно прижиматься к раме. Тогда и ручка поворачивается легко. Подвиньте створку и попробуйте снова.

Теперь о том, как поменять ручку. Крепеж, на котором она держится, спрятан под декоративной накладкой. Если присмотритесь, увидите, что есть тонкая крышечка. Беретесь за нее пальцами или поддеваете ногтями, тяните слегка на себя и поворачиваете в одну из сторон. Открываются два болта. Их выкручивают, ручку снимают, ставят на ее место новую.

Крепеж скрывается под декоративной накладкой

Мы рассмотрели самые широко распространенные проблемы и методы их устранения. Теперь для вас не проблема не только регулировка пластиковых окон, самостоятельно вы можете сделать и мелкий ремонт. Также можете сами проводить сервисное обслуживание (смазка раз в год).

Пластиковое окно закрывается не плотно как отрегулировать

Пластиковое окно, даже самое качественное и правильно установленное, требует периодического обслуживания. Оно может простоять несколько лет без каких-либо проблем, но со временем при открывании или закрывании может ощущаться трение. Вторая проблема — поддувает из-под уплотнителя, и третья — ручка поворачивается с усилием. Все эти поломки не являются сложными и легко устраняются и совсем необязательно вызывать мастера: регулировка пластиковых окон самостоятельно — дело минут. Все что необходимо — подтянуть или ослабить несколько винтов. Главное — знать где и как. Об этом дальше в фото и видео формате.

Точки регулировки пластиковых окон

Зимний и летний режим

Чаще всего требуется регулировка пластиковых окон к новому сезону: зимой желательна полная герметичность, а летом можно немного свежего воздуха впустить. Это достигается регулировкой плотности прижима створки. Сделать это самому легко. Когда разберетесь, удивитесь, насколько все элементарно…

Створка окна к раме прижимается при при помощи цапф. Это такие подвижные металлические выступы на боковой поверхности створки. При повороте ручки они заходят за ответные металлические пластины, установленные на раме. Для того, чтобы была возможность регулировать плотность прилегания створки и рамы они имеют эксцентрик — или сами сделаны овальной формы, или в центре круглого выступа имеется регулировка со смещенным центром. Изменяя положение цапф (смотрите фото), меняете степень прижима, то есть устраняете сквозняк из-под створки.

Регулировка прижима створки пластикового окна к раме

Как видите, формы запорных выступов могут быть разными. Для их регулировки могут использоваться разные инструменты. Если на вашем окне такие эксцентрики, как на рисунке слева — выступы овальной формы — их положение меняют при помощи плоскогубцев: зажимаете его и поворачиваете в нужную сторону.

Если запорный выступ круглый, как на рисунке слева, в нем может быть сделана прорезь под отвертку или шестигранный ключ. Осмотрев их, вы легко поймете, какой инструмент вам необходим: обычная отвертка или шестигранник №4. Вставляете ключ или отвертку в прорезь и тоже проворачиваете в нужное положение.

Выставляете все выступы в одинаковое положение. Обратите внимание, что они находятся не только на одной стороне створки — наружной, но есть и на внутренней (хотя-бы один, но есть), а также могут быть вверху и внизу. Вот все имеющиеся запорные выступы выставляете в одинаковое положение, иначе раму перекосит и из-под нее будет дуть.

Поворачивают эксцентрик при помощи плоскогубцев или шестигранного ключа

Регулируя фурнитуру пластиковых окон, помните, что слабый прижим — соответствует летнему режиму закрывания пластиковых окон, стандартный или сильный — зимнему. Если профилактические работы проводите в зиму, для начала выставьте стандартное положение и проверьте, есть ли продувание. Сразу пережимать резинки на новых ПВХ окнах не советуют. В таком положении установленный по периметру резиновый уплотнитель сильно прижат. Из-за этого со временем он теряет эластичность. На нормальный уплотнитель гарантия 15 лет, но все-таки… Если прижим сразу выставить максимальный, резина испортится быстрее. В результате, в очередной раз выставив зимнее положение на пластиковых окнах, вы обнаружите, что из-под створки по-прежнему дует, а резинка вся в трещинках. Это значит, что пришло время менять уплотнитель. Это тоже не очень сложно, но требует больше времени, да и резину еще нужно купить.

Итак: зимнее и летнее положение пластиковых окон выставляется изменением положения запорных выступов — цапф. Подробно все рассказано в видео ниже. После просмотра регулировка пластиковых окон самостоятельно окончательно перестанет быть проблемой.

Как отрегулировать окно чтобы не дуло

Иногда, пластиковые окна даже после перевода цапф в положение сильного прижима, не герметичны — из-под створки дует и замена резинки ничего не дает. Это случается обычно при усадке дома. В этом случае говорят, что окно проседает. Когда это происходит, теряется контакт запорного выступа и ответной пластины. При повороте ручки выступ-цапфа должна зайти за пластину, прижав створку. Если этого не происходит и возникают сквозняки, тепло из помещения выдувает.

Где обычно находятся цапфы (прижимные выступы)

При проседании пластикового окна регулировка другая: нужно сдвинуть створку в стону, чтобы те выступы, которые не достают до пластин, зацепились за них.

Сначала необходимо определиться, какие из цапф не дотягиваются до запорных пластин. Делается это механически. Для начала осмотрите, створку, запомните, где есть выступы. Окно закройте. Возьмитесь за раму створки в местах установки цапф и потяните ее на себя.

Проверяем, где створка не держится

Если контакт есть, рама остается неподвижной, если нет — двигается. Так проверяете в каких местах нет контакта и определяете, в какую сторону необходимо двигать створку. Делают это регулируя нижнюю и верхнюю петлю.

Регулировка нижней петли

Если не закрывается ПВХ окно где-то внизу, двигать створку будем при помощи нижней петли. Тут есть две регулировки: одна в горизонтальной плоскости — сдвигается ближе к петле или дальше от нее, и вторая — в вертикальной — поднимает или опускает створку на пару миллиметров.

Чтобы сдвинуть нижнюю часть створки ближе или дальше к петле, ее открывают. В нижней части пели есть регулировочное отверстие под шестигранный ключ (иногда — под «звездочку»).

Регулировка нижней петли пластикового окна или двери

В него вставляется шестигранник, поворотом по часовой стрелке нижний угол приближается к петле, против — отодвигается. Подвинув немного створку, пробуйте ее закрыть/открыть. Как только результат достигнут, останавливайтесь. Если ресурс выкручен до упора, а результата нет, верните все в исходное положение: это не та регулировка.

Этим винтом можно исправить положение, если при закрывании окна створка задевает раму внизу. Чуть приблизив ее к петле, вы устраните эту неисправность.

На нижней петле есть второй регулирующий винт. Чтобы до него добраться, необходимо створку поставить на проветривание и снять декоративную накладку. Она снимается легко, нужно нижний край немного оттянуть на себя (на 1-2 мм) и подтянуть ее вверх. Сняв защитный колпачок, в верхней части увидите углубление. В него вставляется шестигранник на 4 мм. Поворотом по часовой стрелке створка немного приподнимается, против — опускается.

Изменение положения створки по вертикали

Подробно рассказано о том, как снять декоративную накладку на петлю, как и чем регулировать нижнюю петлю на окне ПВХ в следующем видео.

Регулировка верхней петли

Если на пластиковом окне не закрывается верхний угол, двигать нужно его. Для этого открываете окно хотя-бы на 90°. Можно и меньше, но работать будет неудобно. На створке вверху есть петля. По конструкции она отличается от нижней, но в ней также есть отверстие под шестигранник.

Регулировка верхней петли пластикового окна

Винт регулировки находится сбоку. Вращая его двигаем створку дальше от петли (если не закрываются дальние от петли цапфы) или ближе к петле. Один момент — между створкой и петлей должен оставаться зазор в несколько миллиметров: он необходим, чтобы туда заходил поворотно-откидной механизм. Потому, повернув ключом на пол оборота, проверяйте, как открывается/закрывается окно.

Иногда и эта регулировка не помогает. Тогда требуется прижать верхний угол к раме. Для этого есть другой винт — на поворотно-откидном механизме. Чтобы был доступ к этому винту, придется открыть окно сразу в двух положениях. Для этого створку открывают, прижимают блокиратор. Он обычно бывает двух конструкций — в виде запорной петли или язычка (смотрите на фото ниже).

Блокираторы пластиковых окон

Блокиратор отводят до упора, удерживая его, поворачивают ручку на проветривание, потянув верхний край створки немного на себя, открывают поворотный механизм. Устройство, которое держит створку открыто. На одной из пластин есть выступ под тот же шестигранный ключ. Поворачивая его можно регулировать плотность прилегания верхнего угла створки. Она необходима, если не закрывается верхний угол пластикового окна.

Регулировка, позволяющая плотнее придать верхний угол пластикового окна

Еще раз посмотреть, как отрегулировать пластиковые окна самому, можно в видео. Его качество не очень хорошее, но объяснения по делу, доступно и без лишних слов. Демонстрируется фурнитура разных типов, объясняется как регулировать каждый тип.

Не закрывается пластиковое окно

Иногда геометрия оконного проема меняется настолько сильно, что даже сдвинув створку на максимум, мы не получаем желаемого результата: пластиковое окно не закрывается. Что делать в этом случае? Если на ответной части есть регулировка, как в варианте а и б на фото, попробуйте обойтись малой кровью — подкрутите еще тут. Принцип тот же: вставляете шестигранный ключ и вращаете его по часовой стрелке, выдвигая на максимум.

Если не хватает нескольких миллиметров не в глубину, а вбок, то придется установить под ответную часть подкладки. Их вырезают из куска белого пластика. Максимальная толщина — 3-4 мм. Сначала, открутив винты, упоры снимают. Вырезают две прокладки: одна устанавливается снизу, вторая -с боку. В результате упор сдвигается на 3 мм вглубь створки.

Виды ответных частей на раме

Устанавливаются сначала на нужное место подкладки, на них — упор, который прикручивается саморезом. Выступающие куски пластика срезаются острым ножом. Проверяете, закрывается окно или нет.

Если и это не помогло — есть еще один способ: отодвинуть раму створки. Она довольно эластична, и ее можно подвинуть примерно на 5 мм. Порядок действий такой:

• С той стороны, которую нужно подвинуть, снимается штапик (только один).
• Между стеклопакетом и рамой чуть ниже места, где будем отодвигать, вставляется пластиковый или деревянный (не металлический) гладкий и узкий предмет. Больше всего подходит плоская лопатка или линейка.

Что делать, если не закрывается пластиковое окно? Как отрегулировать

• Отжимаете раму, вставляете пластиковую полоску, которая будет выгибать ее.
• Линейку или лопатку вытаскиваете.
• Устанавливаете на место штапик.
• Регулировка по вертикальной оси
• Причины появления бликов на потолке и как от них избавится.
• 8 способов установить маячки для стяжки пола
• Лучшие варианты установки маяков на стену
• Особенности выбора металлических отливов для оконных проемов
• Выбор отливов для окон ПВХ
• Демонтаж окон — тонкости и правила установки конструкций
• Чем покрасить пластиковый подоконник — советы профессионалов
• Зачем нужно устанавливать роллеты на окна?
• Как выбрать электропривод для окон
• Створка при закрывании задевает раму сбоку или снизу
• Створка прилегает к раме недостаточно плотно
• Износ запорных планок
• Ручка заблокировалась при открытой створке в режиме «закрыто», окно не закрывается
• Створка закрыта, но окно не закрывается, ручка не поворачивается
• Сломалась ручка
• Ручка очень туго поворачивается

Для ремонта нам может понадобиться следующий инструмент:

• Плоскогубцы
• Шестигранник (4 мм)
• Отвёртки (крестовая и плоская)
• Набор «звёздочек»

Общие принципы регулировки оконных створок

Створки практически всех современных окон ПВХ могут регулироваться в трёх плоскостях, благодаря чему можно добиться правильного положения створок в раме и по всему периметру створки достичь оптимальной степени прижима уплотнителей.

Способы регулировки фурнитуры створки, внешний вид отдельных ее элементов и используемый при регулировке инструмент могут быть различны в зависимости от производителя, в целом же общая схема регулировки выглядит так, как показано на рисунках ниже.

Рисунок 1 — Общие принципы регулировки окон ПВХ

Рисунок 2 — Общая схема регулировки пластикового окна

Рисунок 3 — Различные варианты регулировки окон

Теперь давайте рассмотрим, что необходимо сделать для того, чтобы устранить неисправность в каждом из вышеперечисленных случаев.

Чем и как отрегулировать пластиковое окно при разных неисправностях 1. Створка при закрывании задевает раму снизу

В этом случае нужно увести створку в направлении верхней петли и вверх. Порядок действий при этом примерно следующий:

Открываем створку.Поворачиваем шестигранником расположенный возле верхней петли в торце створки регулировочный винт по часовой стрелке на несколько оборотов (рисунок 4).

Рисунок 4 — Регулировка пластикового окна по вертикали

Закрываем створку.Снимаем с нижней петли колпачок.Вставляем в неё шестигранник и делаем несколько оборотов по ходу часовой стрелки.Проверяем свободный ход створки, в случае необходимости выполняем регулировку до тех пор, пока не устраним неисправность (рисунок 5).

Рисунок 5 — Регулировка пластикового окна по вертикали

2. Створка при закрывании задевает раму сбоку

В данном случае нужно увести створку в направлении петель, для этого:

Если бок створки только снизу касается рамы, то будет достаточно увести створку в направлении нижней петли. Это легко сделать при помощи регулировочного винта, находящегося под нижней петлёй (рисунок 6).

Рисунок 6 — Регулировка профиля по горизонтали

В том случае, если бок створки по всей высоте задевает раму, нужно будет также увести створку в направлении верхней петли, как показано на рисунке 3.

3. Износ запорных планок

Чтобы проверить запорные планки, откройте окно и осмотрите их. Чаще всего располагается по одной планке с каждой стороны по периметру окна. Если заметен износ одной из них, это может говорить о том, что есть неравномерность посадки окна в раме. Для того, чтобы решить проблему, вам понадобиться открыть окно, снять с регулировочных болтов пластиковые заглушки (они находятся на нижней и верхней петлях, с той же стороны, что и створка) и с помощью ключа-шестигранника (четырехмиллиметрового) ослабить сами болты. После этого настройте положение верхней половины окна. В этом вам поможет регулировочный винт. Вначале необходимо отрегулировать всё относительно рамы «влево – вправо», а потом перейти к нижнему винту и заняться регулировкой перемещения «вверх-вниз». Следить за точностью регулировки очень просто. Для этого нужно всего лишь открывать и закрывать окно до тех пор, пока вы не поймете, что створка плотно и равномерно входит в раму.

4. Створка прилегает к раме недостаточно плотно

Со стороны ручки на боковом торце створки располагается система эксцентриков, с помощью которой регулируется плотность прижима к раме створки. Они могут иметь различный внешний вид в зависимости от фирмы-производителя, но принцип работы во всех случаях одинаков.

Рисунок 7 — Регулировка цапф пластиковых окон

Вращая эксцентрики плоскогубцами или шестигранником можно настроить необходимую степень прижатия створки к раме. В летний период рекомендуется выполнять слабый прижим, а в зимний — сильный. Если нужно отрегулировать степень прижатия створки окна к раме со стороны петель, сделать это можно при помощи регулировочного винта, находящегося на нижней петле (рисунок 8).

Рисунок 8 — Регулировка прижима окна

Если эта створка является поворотно-откидной, то можно отрегулировать дополнительно прижим створки при помощи верхней петли. Чтобы добраться до находящегося на ножницах около верхней петли регулировочного болта (рисунок 9), нужно открыть створку и затем, нажав предварительно на блокиратор (рисунок 11), установить ручку в режим проветривания. Если вам нужно прижать створку к раме, то необходимо вращать болт по часовой стрелке, соответственно ослабить прижим можно, вращая болт против часовой стрелки.

Рисунок 9 — Регулировка прижима окна ПВХ

Некоторые виды фурнитуры регулируются исключительно с помощью расположенных со стороны ручки ответок (рисунок 10 — а). Положение ответных планок регулируется при помощи шестигранника. Для увеличения прижима створки окна к раме нужно сместить планку в сторону улицы. На раме со стороны петель также имеются регулируемые шестигранником прижимные механизмы (рисунок 10 — б, в). Чем больше вы выдвините язычок, тем створка будет сильнее прижиматься к раме.

Рисунок 10 — Регулировка прижима окна с помощью ответок

5. Ручка заблокировалась при открытой створке в режиме «закрыто», окно не закрывается

Ручку в целях предотвращения поломки механизмов фурнитуры можно поворачивать лишь тогда, когда створка закрыта. Во избежание случайного поворачивания ручки при открытой створке предусмотрены специальные блокираторы, расположенные под ручкой на торце сворки. В зависимости от фирмы-производителя они тоже бывают различных типов (рисунок 11). Прежде чем разблокировать ручку, нужно нажать на блокиратор.

Рисунок 11 — Блокировка в режиме «закрыто»

6. Створка закрыта, но окно не закрывается — ручка не поворачивается

Если после закрытия створки не поворачивается ручка, то это означает, что сцепление блокиратора с ответным элементом, находящимся на раме, не срабатывает. Данную проблему можно решить двумя способами:

С помощью регулировочного винта, расположенного под нижней петлёй, немного сместить створку в направлении ответной части блокиратора (рисунок 6)Немного ослабив крепление, вставить между ответной частью блокиратора и рамой любую тонкую пластинку из твёрдого материала.

Бывает, случается и так, что пластиковое окно не закрывается совсем (например, если окно открылось сразу в двух положениях). Как же быть в таком случае? Читайте мою статью «Не закрывается пластиковое окно — что делать?»

7. Сломалась ручка

Для того, чтобы заменить ручку пластикового окна, нужно слегка потянуть накладку ручки на себя и развернуть её на 90 градусов (рисунок 12). Далее, отвернув шурупы, сняв старую ручку и установить на ее место новую, устанавливаем накладку в исходное положение.

Рисунок 12 — Сломалась ручка окна — как снять и заменить?

8. Ручка очень туго поворачивается

Это случается, как правило, из-за недостаточной смазки. Для предотвращения такой ситуации необходимо хотя бы один раз в год смазывать механизмы фурнитуры. Для этих целей можно использовать аэрозольные смазки или машинное масло.

Стоит заметить, что контроль технического состояния и смазку всех механизмов оконной фурнитуры необходимо осуществлять даже при отсутствии видимых дефектов не реже одного раза в год.

Если вас заинтересовала регулировка пластиковых окон, полезно помнить что:

• необходимо периодически проверять, в каком состоянии находятся резиновые уплотнители, чтобы не допустить их износа;
• если снимаете декоративные пластиковые заглушки, делайте это аккуратно, поскольку они очень хрупкие; следите за тем, чтобы не деформировать их и не раздавить во время проведения основных работ;
• если у вас деформирована рама или сам оконный проём, то не получится провести регулировку окон самостоятельно;
• если вы не уверены, что сможете самостоятельно всё сделать, лучше доверить работы проверенному специалисту. Так вы сможете быть уверены в том, что всё выполнено качественно и ничего не понадобиться переделывать.

Предлагаю посмотреть видео, в котором наглядно показывается, как отрегулировать пластиковое окно своими руками.

ВИДЕО: Как отрегулировать пластиковое окно (окно ПВХ) своими руками

23 комментария на Регулировка пластиковых окон своими руками

Здравствуйте. Продувает пластиковое окно со стороны петель, по середине. Открываю, кручу эксцентрик который находится в середине но прижим все равно не регулируется, как дуло так и продолжает. Подскажите в чем проблема? На самих эксцентриках рядом с шестиугольником находится точка. Я так понял что для большего прижима, эта точка должна быть в положении — ближе к резинке окна. Прав ли я?

та же беда. при повороте ручки прижимные цапфы со стороны петель не двигаются. со стороны петель поэтому дует..

• Не плотно закрывается пластиковое окно Главная » Окна » Как отрегулировать пластиковые окна самостоятельно Как отрегулировать пластиковые окна самостоятельно Пластиковое…
• Плохо закрывается пластиковое окно Пластиковое окно не закрывается: решение проблемы Уже давно старые деревянные оконные рамы заменили популярные и…
• Как отрегулировать пластиковое окно чтобы не дуло Как самостоятельно отрегулировать пластиковые окна Створки пластикового окна могут плохо функционировать и продувать не только…
• Как настроить пластиковые окна чтобы плотно закрывались Как настроить пластиковые окна чтобы плотно закрывались Несмотря на огромную популярность у населения пластиковых окошек…
