Одной из проблем при изготовлении установки для домашнего копчения является поиск материала для корпуса аппарата. Хорошим выбором является коптильня из газового баллона. Своими руками сделать такое устройство можно при помощи углошлифовальной машинки (болгарки) и электросварки.
Самодельная коптильня из газового баллона
Особенности коптильни для горячего и холодного копчения из газового баллона
Коптилка из баллона имеет преимущества перед другими материалами:
- Толщина металла составляет 3-4мм. Это обеспечивает высокую прочность и большой срок службы без прогорания.
- Удобная форма. В большинстве случаев при переделке ёмкости в коптильню основная работа заключается в вырезании дверцы.
- Широкий диапазон размеров. Это позволяет выбрать баллоны необходимой величины для всех элементов коптилки, от большой полупрофессиональной установки до небольшого аппарата. Такая мини коптилка может использоваться на пикнике или привозится на дачу на автомобиле.
При изготовлении коптилки не имеет значение изначальное предназначение баллона — для кислорода, фреона, пропана или углекислого газа. Эти ёмкости отличаются только диаметром, шагом и направлением резьбы на вентиле.
Из баллона ёмкость до 20 литров получится коптильня для газовой плиты с гидрозатвором. Желательно для этого использовать широкую и низкую ёмкость.Такая установка может использоваться для горячего копчения на кухне городской квартиры. Для холодной обработки оптимальным вариантом — мультиварка с копчением.
Перед началом работ ёмкости необходимо освободить от содержимого!
Коптильня горячего копчения
Проще всего сделать коптильню из газового баллона для горячего копчения:
- Освободить баллон от остатков газа.
- Выкрутить вентиль.
- Вымыть ёмкость внутри при помощи горячей воды и моющих средств.
- Вырезать на всю длину цилиндрической части и шириной 1/3 окружности дверцу.
- Приварить к краю двери полосу металла шириной 30мм для того, чтобы закрыть щели дверного проёма.
- Закрепить дверцу на петлях и прикрепить крючок или шпингалет, удерживающий её в закрытом виде.
- Приварить внутри корпуса на высоте 5 и 10см от дна и далее, через каждые 15см крепления для решёток.
- Из проволоки Ø6мм изготовить необходимое количество круглых решёток.
- Приварить к отверстию, оставшемуся от вентиля трубу для выхода жира.
- При необходимости из кусков уголка или трубы изготовить подставку.
Как пользоваться коптильней горячего копчения из баллона:
- На дно насыпать опилки и щепу лиственных пород деревьев.
- Внутри корпуса на креплениях установить решётки.
- На нижней решётке разместить жиросборный поддон из старой сковородки или одноразовой алюминиевой формы для запекания, а на остальных положить продукты.
- Закрыть дверцу.
- Развести под коптилкой небольшой костёр и поддерживать его в течении всего времени копчения.
Недостаток этого аппарата в отсутствии герметичности, поэтому во время работы дым выходит в помещение и устройство нельзя использовать на кухне. Для этого необходима коптильня с гидрозатвором и термометром.
Вертикальная коптильня горячего копчения из газового баллона
Заготовка щепы
Наряду с сооружением коптильни, заготовка щепы для копчения является важным этапом всего проекта. Если будет заготовлено сырье из неподходящей древесины, то результат будет не самым лучшим. Именно поэтому избегают использования хвойных деревьев. Причина состоит в обилии смол, которые содержатся в древесине. При копчении смолы будут испаряться и оседать на дымопроводящих путях и на самой топке. Кроме того, они придают горький привкус при копчении, что может испортить продукт и свести все силы на нет. Отличным решением для копчения будет древесина плотных пород. К ним относится дуб, граб, бук, ольха. При заготовке стоит помнить, что щепа не должна быть слишком мелкая. Она не выдерживает высоких температур и может возгореться. Более крупная с размером от 3 см прекрасно тлеет и выделяет достаточное количество дыма для копчения.
Хорошо при копчении себя показали и фруктовые деревья, например, вишня и яблоня. Необязательно срезать с них живые ветки, чтобы добиться требуемого результата. Достаточно после сезонной обрезки сохранить остатки. Чтобы использовать древесину для копчения, необходимо снять с нее кору и только потом измельчать ее на щепу. В коре содержится большое количество смол, которые окажут неприятный эффект на конечный продукт. Приветствуется использование веточек можжевельника и смородины в небольших количествах.
Коптильня холодного копчения
Такой аппарат устроен сложнее, чем для горячей обработки. Дым вырабатывается отдельно и поступает в коптильню по дымоходу, который присоединяется в нижней части корпуса. Диаметр отверстия зависит от способа получения дыма:
- При получении дыма в печке-буржуйке дым поступает при помощи естественной тяги. В этом случае коптильная камера располагается выше печи, а диаметр трубы составляет 100-150мм.
- При использовании дымогенератора достаточно трубы Ø20-30мм. Возможна сборка этого устройства в общую конструкцию с газовым баллоном.
Если закрыть дымоподводящее отверстие металлической крышкой, то коптилку холодного копчения можно использовать для обработки горячим дымом.
Самодельная коптильная камера горячего копчения из газового баллона
Альтернативой коптильни холодного копчения из баллона является деревянная коптильня своими руками.
Коптильня из двух газовых баллонов
Из двух ёмкостей получается установка, имеющая дополнительные возможности.
Аппарат для горячего копчения
Из двух баллонов разной ёмкости делается коптильная камера горячего копчения своими руками. Для такого аппарата нет необходимости разводить костёр и его допускается использовать в гараже или сарае, особенно, если установить аппарат в стене здания таким образом, чтобы дверцы оказались снаружи. Изготавливается эта коптильня из баллонов разного размера, например, 27 литров и 50 л. Устанавливаются они вертикально, один над другим.
Ёмкость меньшего размера используется в качестве топки. Пошагово она изготавливается следующим образом:
- Выкрутить вентиля. Отмыть баллоны внутри.
- В боковой стенке вырезать две двери шириной 1/3 окружности с промежутком 5см. Нижняя дверь 1/4 высоты корпуса для поддувала, верхняя 3/4 высоты для загрузки дров.
- Из металла толщиной 3-5мм вырезать круг, соответствующий внутреннему диаметру печки, и просверлить в нём отверстия Ø10-16мм, превратив в колосниковую решётку. Приварить колосник внутри между дверями.
- По краям дверей приварить полосу металла шириной 30мм. Закрепить их на петлях.
- Из второго баллона делается коптильная камера:
- Вырезать в стенке дверцу. Установить её на петлях.
- В дне и верхней части баллона вырезать отверстия Ø100мм. Размещается коптильня для рыбы своими руками горячего копчения нижним отверстием над отверстием в топке, оставшимся от вентиля и при помощи электросварки соединяется с ним.
- Присоединить к верхнему отверстию дымоходную трубу.
Эта печь для копчения своими руками будет не только готовить закуски, но и отапливать гараж или теплицу.
Коптилка холодного копчения из двух баллонов
Из двух баллонов можно сделать также коптильню для холодного копчения. Для этого печка и коптильная камера не устанавливаются друг над другом, а соединяются дымоходом длиной 3-5 метров. Принцип работы аналогичен обычным коптильням, работающим на естественной тяге:
- Дрова горят в печке.
- Дым проходит по дымоходу, остывая и очищаясь от конденсата и сажи.
- Остывший дым поступает в коптильную камеру, проходит через решётки с продуктами и выходит на улицу.
Целесообразно установить эту установку в теплице. В этих помещениях печка размещается в углублении, а дымоход прокладывается вдоль всего сооружения. Дым, проходя по нему, остывает и становится пригодным для холодного копчения.
При размещении отверстия для дымохода не вместо вентиля печки, а сбоку появляется возможность установки казана или конфорки для приготовления пищи обычным способом.
Схема сборки коптилки холодного копчения из двух баллонов
Изготовление топки
Для топки можно использовать половину баллона на 50 литров или баллон на 20 литров. Ее необходимо вынести отдельно, чтобы добиться эффекта копчения, ведь, в противном случае, получиться обыкновенный гриль. В днище баллона на 50 литров вырезается отверстие наполовину высоты. Такое же отверстие делается и в днище меньшего баллона. По образцу баллона для коптильни выполняется дверца, через которую будет осуществляться загрузка дров. Отверстия совмещаются друг с другом и производится прихватка с помощью сварочного аппарата. После того как становится очевидным правильное положение двух модулей, производится накладка шва. С противоположного бока в баллоне для топки делаются отверстия, которые будут служить поддувалом. Их делают регулируемым, чтобы контролировать интенсивность горения, а соответственно и копчения. Дополнительно можно предусмотреть крепления для решетки, где можно будет пожарить гриль.
Совет! Если в наличии нет второго баллона, то топку можно соорудить из листового материала. Она может быть квадратной или прямоугольной.
Коптилка из трёх баллонов

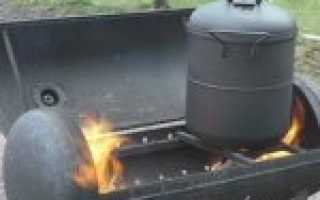

Из трёх баллонов получается установка, позволяющая готовить продукты разными способами — мангал-коптильня-барбекю 3в1. Такая мангал коптильня из газового баллона коптит горячим и холодным способами, а также готовит мясо на гриле. Этот аппарат состоит из трёх ёмкостей — топки, гриля и коптильной камеры холодного копчения.
Изготовление топки
Эта часть размещается горизонтально и для неё используется самая маленькая ёмкость:
- Вырезать боковую стенку на ширину 1/3 окружности.
- Сделать из вырезанной части откидную крышку для загрузки дров и закрепить её на петлях.
- В дне баллона вырезать квадрат 100х100мм для поддувала и также закрепить на петлях.
- Изготовить и установить колосниковую решётку длиной, соответствующей длине корпуса, и шириной 1/3 диаметра.
Камера для гриля и горячего копчения
Отсек для гриля и мангала изготавливается аналогично топке:
- Вырезать и установить откидную крышку.
- Сделать пропилы для шампуров.
- Приварить вдоль откидной крышки на 5см ниже края стенок крепления для решётки.
Коптильная камера холодного копчения
Этот отсек изготавливается из ёмкости самого большого размера и устанавливается вертикально, отверстием для вентиля вниз:
- Вырезать дверцу на всю длину баллона и шириной 1/3 окружности.
- Закрепить дверцу на петлях и прикрепить к ней крючок или шпингалет.
- Через каждые 15см к боковым стенкам приварить крепления для решёток.
- В верхней части коптильной камеры вырезать отверстие Ø100мм.
- Прикрепить к этому отверстию дымоход.
- Изготовить и закрутить в отверстие, оставшееся от вентиля, дренажную пробку для слива конденсата и воды при мытье камеры.
Сборка
Собирается мангал коптильня на подставке из труб или уголков при помощи электросварки. Отверстия между частями неправильной формы и имеют размер около 100х100мм. Они вырезаются одновременно на прилегающих частях так, чтобы эти элементы можно было соединить между собой без зазоров.
Пошаговая инструкция по сборке состоит из следующих пунктов:
- Установить на подставке гриль-камеру.
- Соединить топку и гриль. Соединительные отверстия располагаются в верху топки на конце, противоположном поддувалу и в нижней части гриля, на дне баллона.
- В верхней половине гриля возле отверстия для вентиля и в нижней части коптильной камеры прорезать соединительные отверстия. Соединить элементы между собой.
Чертеж сборки мангала-коптильни
Коптильную установку из газовых баллонов можно изготовить в домашней мастерской любым мастером, знающим, как сделать коптильню из бочки.
Этапы работы
Первый и один из самых ответственных этапов – визуальный осмотр и подготовка емкости, которая в будущем позволит производить горячий и холодный способ копчения.
После выбора подходящего по размеру баллона необходимо провести визуальный контроль – определить наличие или удостовериться в отсутствии следов коррозии.
Использовать для дальнейшей работы рекомендуется только ту емкость, которая не повреждена ржавчиной. Все подготовительные и основные работы проводятся на открытом пространстве в целях обеспечения пожарной и личной безопасности.
Очистка емкости
Для надежности можно ополоснуть бак водой. Контролировать процесс и удостовериться в полном отсутствии опасных паров поможет обычная пена, созданная из мыла или средства для мытья посуды, которую следует нанести на закрытый вентиль.
Это важно: если вы нанесете на закрытый вентиль газового баллона мыльную пену и увидите образующиеся пузырьки, значит баллон не полностью пустой. Если же пузырьков не будет, значит — газа нет, и работы по распилу и сварке будут полностью безопасными.
Читайте также:
Затем отрежьте вентиль болгаркой, а внутрь налейте самую обычную воду
Этот процесс поможет освободить емкость от возможной грязи и пыли
Затем отрежьте вентиль болгаркой, а внутрь налейте самую обычную воду. Этот процесс поможет освободить емкость от возможной грязи и пыли.
Эти мероприятия позволят избежать образования искры и воспламенения.
Начинаем разрезать
Как советуют профессионалы, разрез следует делать продольным. У вас получатся две половины, не обязательно равные по габаритам. Одна из них будет служить мангалом, другая — крышкой.
Сооружение ножек послужит не только опорой конструкции, но и украсит будущий мангал.
Материалом могут послужить старые, не ржавые, без повреждений трубы или кованые подставки. Они закрепляются крепкими и так же не ржавыми болтами.
Крепление крышки и ножек
- фиксация заклепками и/или болтами;
- осуществляется сварка.
После того как петли надежно закреплены, производится монтаж ручек, которые потребуются для открытия/закрытия. Крепление также производится при помощи болтов. В том месте, где располагался вентиль баллона, монтируется дымоход.
Топка – особенная часть конструкции. Этот элемент обязателен, если из баллона предполагается изготовить именно коптильню. Для ее изготовления потребуются стальные листы, которые нужно будет разрезать и сварить по определенным размерам.
В качестве топки может выступать меньший по размеру баллончик, разрезанный вдоль и приваренный в необходимом месте. Завершающий этап – укрепление коптильни. Для этого следует приварить уголки по краям конструкции.
Нет сомнений, что во время использовании самодельного мангала, емкость будет неизбежно изнашиваться и деформироваться. Есть один секрет, как продлить срок службы — приварите к внутренним стенкам уголок.
В качестве отдельного элемента топка коптильни не нужна. Ведь при создании мангала мы добиваемся герметичности, целостности всех составляющих элементов. Для дополнительной защиты в зимний период коптильню можно поместить в старый газовый шкаф.
Воздействие жара, атмосферных осадков и других негативных природных явлений может повредить металлические детали конструкции.
Если вы хотите, чтобы мангал-коптильня, созданный из старого ненужного баллона, прослужил несколько лет и не потерял своей привлекательности и производственных характеристик, необходимо защитить внешнюю сторону конструкции – покрасить или обработать составом, предотвращающим коррозию.
По отзывам мастеров, любителей делать всё своими руками, данное изделие — это удобное, современное, долговечное, необычное по внешнему виду устройство.
Оно обязательно привлечет внимание ваших гостей и друзей, если вы должным образом отнесетесь к процессу изготовлению, сделаете всё аккуратно, правильно и надёжно. Пригласив к себе на дачу гостей, вы и ваше изобретение будете в центре внимания, выходной пройдёт необычно, весело и интересно. Таким образом, поделки из старого пропанового баллона способны дать ему вторую жизнь
Подобные коптильни делают часто, поэтому найти подходящий чертеж не составит труда
Таким образом, поделки из старого пропанового баллона способны дать ему вторую жизнь. Подобные коптильни делают часто, поэтому найти подходящий чертеж не составит труда.
Смотрите видео, в котором мастер подробно рассказывает как из газового баллона сделать мангал-коптильню собственными руками:
Как добиться неповторимого аромата
Сырье для копчения можно сделать из щепы деревьев разных пород. Профессионалы часто дополнительно применяют вкусовые добавки. Это листья и щепа иных растений, придающие продукции великолепный и уникальный вкус. При копчении рыбы можно добавить ветки плодовых деревьев и кустарников. При нагреве подобная щепа выделяет смолу, которая и влияет на качество копченостей. Рыбка выходит душистой и нежной. Для мяса безупречно подойдет щепка ольхи, которая придаст традиционный вкус и запах. В течение многих лет ценители хорошей кухни стараются разработать собственные уникальные рецепты. Если невозможно определить тип опилок, то их замещают ивой или тополем.
Нужно отметить, что применение такого сырья не придаст копчености вкусного аромата. Для улучшения вкусовых качеств следует добавить больше специй.
Несколько полезных советов
Некоторые мастера стараются придать своему детищу презентабельный вид, окрашивая его в черный цвет. В этом нет особой необходимости. За несколько циклов коптильня покроется сажей и сама станет черной. Но вот избавиться от посторонних запахов все же придется, поэтому необходимо устройство протопить без закладки продуктов.
В качестве материала для копчения нельзя применять хвойные породы или березу с корой. Эта древесина содержит в своем составе много смолы. Она будет выделяться и впитываться в волокна продукта, что, естественно, не лучшим образом скажется на его вкусовых качествах.
Позаботьтесь о том, чтобы крышка была герметичной. В крайнем случае, коптильный ящик можно сверху накрыть мешковиной. Обычно горячее копчение ведется 20-30 минут. При такой длительности процесса ящик лучше не открывать совсем. Копчение мяса идет гораздо дольше. Для него предполагается каждые 30 минут приоткрывать коптильню и выпускать влажный пар.
Сделанная своими руками коптильня в любом случае будет хорошо работать. Если не устраивает температурный режим и его нужно регулировать, помните, что у любого вида древесины есть своя удельная теплота сгорания. Меняя породы можно существенно влиять на температуру в коптильном ящике. Для себя полезно составить таблицу зависимости породы древесины от продукта, который вы собираетесь коптить.
