Даже с учётом всех мифов, которые слагаются про откатные подвесные ворота, данная конструкция отлично создаётся на основе обычной консольной фурнитуры. Конечно, для того, чтобы построить качественные ворота, требуется специально подготовленная фурнитура для качественных подвесных ворот. Если у вас есть такая, то конструкцию вы сможете создать своими руками.
Подвесные откатные ворота могут быть сконструированы на фурнитуре, вес которой меньше 400 кг. В таком случае они могут похвастаться шириной проёма 2-5 метров. Подбирайте для них полотна, вес которых меньше 200 кг (в данном случае фурнитура должна работать исключительно на разгибание полок).
Как делать навесные ворота? Прежде всего, нужно прикрепить направляющие сверху над проёмом. В ту сторону, которая будет являться основной для отката ворот, следует поместить направляющую по ширине проёма. Её нужно закреплять хорошо и исключить прогибы направляющей. Отличная тонкость, которую следует учесть – это способ приваривания направляющей к полке швеллера.
Основные особенности данных ворот
- Подвесные ворота способны сэкономить пространство перед въездом, если ваш проезд имеет небольшую ширину.
- Вместе с такими воротами, сделанными своими руками, пропадает потребность в том, чтобы постоянно расчищать пространство перед двором от снега.
- Подобное приспособление, сделанное своими руками, устойчиво к ветру.
- Для установки ворот, которые будут подвесные, следует позаботиться о наличии свободного места вдоль линии открытия.
- Верхняя часть откатных ворот, к которой следует прикрепить направляющую, является ограничивающей по высоте.
- Зимой вы вынуждены будете регулярно чистить откатные ворота от снега.
- Чаще всего ширина ворот, которая считается стандартной для автомобилей, не выше 3 метров.
- В том случае, если есть желание сделать своими руками ворота немного шире, для облегчения конструкции, можно оснастить их двумя створками, раздвигающимися в разные стороны.
Достоинства откатных ворот с верхним подвесом.
Откатные ворота с верхним подвесом можно определить как одни из самых надежных и удобных в пользовании конструкций. Они отвечают всем требованиям современного строительства, при этом прилично экономя занимаемое пространство, по сравнению с распашными.
Открывая автоматические распашные ворота с пульта после снегопада, легко попасть в ситуацию, когда створки попросту застрянут на половине пути. При этих же условиях откатным воротам не мешают огромные кучи снега, посколько они просто открываются в боковую сторону.
Откатные ворота могут быть установлены как с внешней, так и со внутренней стороны бокса, а также могут служить в качестве перегородок внутри цехов.
Подвесные откатные ворота современны и достаточно надежны, срок службы составляет не менее 15 лет. Они очень просты в техническом обслуживании: достаточно периодически подкрашивать полотно для защиты от коррозии и смазывать ролики.
Основные требования к откатным (сдвижным) воротам:
- Конструкция обязана держать порывы ветров до 25 кг/м2.
- Сдвижные ворота должны работать при серьезных перепадах температур.
- Электропривод обязан обеспечить безопасное и точное перемещение полотна.
- Необходимо с запасом предусмотреть прочность опорной балки.
- Наличие свободного места сбоку для отката створок.
Список необходимых материалов для установки ворот
Для того чтобы порадовать себя воротами, сделанными своими золотыми руками, нужно взять:
- Металлическую трубу квадратного сечения для каркаса.
- Профессиональный настил, листовой металл или панели, которые требуются для изготовления полотна.
- Трубу квадратного сечения с особенными габаритами (120 мм х 120 мм х 4 мм). Данная деталь будет фигурировать в качестве верхней балки и опоры.
- Направляющую, которая имеет длину в 2 раза больше, чем створки (примерно 6 метров).
- Набор фурнитуры, который используется для создания откатных ворот своими руками.
- Комплект автоматики. Он понадобится для того, чтобы полностью автоматизировать откатные ворота (а именно, процесс закрывания и открывания).
- Врезной замок.
- Сварочный аппарат.
- «Болгарка».
Распашные створки
Металлические распашные ворота своими руками сделать несложно. Это самая популярная конструкция из всех, существующих на сегодня. Её устанавливают с вмонтированной и отдельно стоящей калиткой. Этот вариант считается дворовым и простым, если сравнивать, к примеру, с конструкциями «книжка» и т.п.
Для ворот предусматриваются опорные стойки из кирпича, блоков, трубы или других материалов. Их может быть две, если калитка встроенная, или три, когда она стоит сбоку. Расстояние между столбами будет зависеть от размеров ворот и калитки.
Ворота в частной дом можно сделать самому
На столбы крепятся петли, которые будут удерживать створки. Они могут размещаться на любой грани столба. От этого будет зависеть, в какую сторону будут открываться ворота: внутрь, наружу или в обе.
Створки зачастую представляют собой сваренную раму из профильной трубы или швеллеров. Обшивка может быть из профнастила, деревянная или металлическая. Распашной вариант ворот можно построить полностью из дерева. В этом случае рама и каркас дополнительно усиливаются досками.
При изготовлении нужно правильно рассчитать вес створок. Он должен соответствовать мощности петель и опорных стоек. Если масса навесных элементов будет большая, то это приведёт к изгибу столбов и деформации конструкции.
На ворота устанавливаются затворы. Это могут быть классические засовы, мощный замок или петли. При полном закрытии ворот они упираются в металлическую пластину (ограничитель), а в открытом состоянии останавливаются установленными пружинами.
В этом видео вы узнаете, как сделать ворота самому:
Единственным недостатком этих ворот является провисание створок и наклон опорных стоек. Но такие ситуации случаются только тогда, когда нарушена технология изготовления, а вес навесных деталей не соответствует надёжности опорных столбов. Во избежание таких оплошностей необходимо хорошо углублять фундамент, вес полотен должен быть небольшим, а петли — соответствующего им размера.
Основное достоинство распашных ворот — это компактность и практичность в использовании, а также простота в изготовлении. Конструкция состоит всего из трёх элементов: створок, петель и опорных столбов. Конечно, сюда ещё можно добавить запоры или выделить калитку.
Фурнитура для подвесных ворот
Фурнитура приваривается к каркасу вашего полотна. При этом разнос кареток по ширине определяется по факту их ширины. Следует обратить внимание на то, что полотно должно перекрывать проём по бокам примерно на 2 сантиметра в каждую сторону. При этом сверху перекрытие должно быть на 1 сантиметр, а зазор, который остаётся между полом и полотном – ключевые 50 мм.
Створки ворот качаются? Если это возникает, то их следует зафиксировать ограничителем. Его также можно подрезать и сделать отверстия для того, чтобы максимально увеличить диапазон регулировки.
Ограничение расхода кареток производится путём наваривания куска арматуры на щель направляющей. Нужен стопор? Тогда с одной из сторон следует в качестве стопора поставить накатной ролик (если вы приобретаете комплект, то данный предмет входит в него). Кроме того, торцы направляющей перекрываются особыми заглушками.
Раздвижные варианты
Раздвижные железные ворота своими руками сделать немного сложнее, чем распашные, но задача тоже выполнима, если подойти к работе с ответственностью. Такой тип ворот имеет несколько подвидов, каждый из которых подходит для определённых условий местности. Но все они подразумевают наличие свободного места вдоль забора, так как после открытия становятся практически впритык к забору, параллельно ему.
Раздвижные простые ворота бывают нескольких подвидов:
- откатные;
- консольные;
- подвесные.
Все они ходят по рельсе (направляющей), другому металлическому профилю или швеллеру. Подвесной вариант не очень популярен среди владельцев дачных коттеджей, так как подразумевает открывание ворот по установленной сверху направляющей конструкции. Таким образом, въезд габаритной техники ограничивается, а это не очень удобно в сельской местности.
Откатные ворота ходят по рельсе, установленной вдоль стены. Вариант тоже не очень популярный, особенно в снежных регионах. Ворота будут работать безотказно только в том случае, если в направляющей нет посторонних предметов и она полностью очищена от грязи и льда. В снежных региона при большом минусе такие ворота будут бесполезны. Их лучше устанавливать в южных областях.
Для обеспечения свободного открывания конструкции на столбе со стороны открывшихся створок устанавливают ролики и опорные скобы. Ролики также прикрепляются снизу. С их помощью створки передвигаются по направляющей.
Консольные конструкции – самые удобные, так как имеют несколько подвидов, из которых можно выбрать оптимальный. К воротам жёстко прикреплена балка, которая двигается в консольном механизме. Устройство очень надёжное, поскольку жёстко закреплено, и ему практически не страшны минусовые температуры.
Такие ворота более сложно изготовить и установить, но балка у них не касается земли, и, соответственно, на ней практически не намерзает лёд. Кроме того, есть необходимость в установке только одной мощной опорной стойки. Самодельные ворота будут сдвигаться в одну сторону, поэтому опора нужна именно с этой стороны. Консоль можно монтировать сверху ворот, снизу и посередине.
Не забываем про нюансы расположения балок
Самый популярный вариант расположения балки — посередине. Это способствует усилению конструкции. Механизм расположен на достаточной высоте, чтобы она была в рабочем состоянии целый год, даже в снежные зимы.
Расположение консоли в нижней части створок – тоже довольно удобный вариант, который не требует установки направляющей рельсы. Хотя нижнее расположение балки способствует загрязнению конструкции в большей мере, чем среднее и верхнее.
Верхнее положение полностью обезопасит конструкцию от загрязнений, но потребуется укрепление опорного столба и створок, так как нагрузка будет больше, что может привести к деформации в последующем.
Консольные варианты вполне можно сделать и самостоятельно, если есть определённый опыт работ. Необходимо разбираться в чертежах и иметь общие знания в физике и механике. Если ответственно подойти к производству, то можно сделать створки, которые не отличить от заводских моделей. Любые ворота можно сделать автоматическими. Для этого достаточно оборудовать их соответствующим приводом и можно будет открывать, не выходя из машины.
Монтаж откатных конструкций
Если сравнивать с распашными вариантами, то раздвижные установить значительно сложнее. Между воротами должны быть расположены кирпичные столбики, на которых монтируются ролики, опорные скобы и другие детали механизма.
К тому же монтаж откатных конструкций зачастую происходит вместе с автоматизированной системой открытия и закрытия. Установка привода тоже требует соответствующего опыта. Хотя можно обойтись упрощённым вариантом.
Если консоль расположена снизу, то швеллер, по которому будут ездить ворота на роликах, монтируется тоже снизу. А если посередине или сверху, то направляющая будет располагаться вместе с консолью и крепиться на опорных столбиках.
Ещё несколько нюансов, связанных с откатными воротами
Знайте, что трубы укладываются исключительно на ровной поверхности. Для их правильной инсталляции, нужно ответить на следующие вопросы: какая форма будущих ворот? Как стыковать углы? Последние из упомянутых деталей, нужно закрепить точечной сваркой. Во время данных манипуляций важно измерить диагонали. В случае если углы будут неровными, откатные ворота может перекосить.
Рама, которая поддерживает подвесные откатные ворота, равняется с помощью молотка в случае, если в этом есть потребность. Швы на воротах провариваются таким образом, чтобы влага не попала внутрь рамы. Для этого понадобится померить все внутренние размеры, а потом вырезать внутренний каркас из трубы.
Собирать данный каркас нужно так же, как и внешний. Приваривать его следует к внешнему каркасу с внутренней части конструкции, выравнивая по одному из краев. Затем зачистить от окалины и покрыть грунтовкой. Потом нужно подождать пока она подсохнет, чтобы пройтись краской по металлу. Подвесные откатные конструкции применяются, как правило, для технических зданий: складов, гаражей, ангаров, доков и прочих производственных помещений.
Изготовление и установка рамы для откатных ворот своими руками

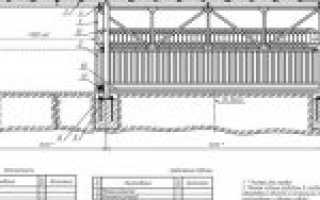

Схема подготовки бетонного основания для откатных ворот.
Рама понадобится для ворот, которые устанавливаются на въезде на участок. Ее можно изготовить из трубы 120х120 мм с помощью использования сварки. При этом нужно помнить о том, что верхняя балка обязательно должна выходить за пределы конструкции на ширину ее открывания. В случае, если планируется изготовить одностворчатые ворота, она должна выходить на ширину ворот в какую-либо из сторон. По поводу двухстворчатых стоит знать, что выходить балка должна на половину ширины в каждую из сторон.
Далее концы вертикальных опорных труб необходимо забетонировать в землю на глубину, которая равняется как минимум 1,2 м. При этом нужно использовать уровень, потому как перекос верхней балки приведет к самопроизвольному открыванию и закрыванию незапертых ворот. В случае, если планируется устанавливать ворота на стену, можно будет просто закрепить направляющую над проемом конструкции и продлить ее вдоль свободной стены.
