Как сделать точило из двигателя стиральной машины автомат

Для чего пригодится самодельный наждак?

Рынок предлагает пользователю огромный выбор инструментов. Приобрести новый наждачный станок сегодня не проблема. Охладить пыл может только высокая стоимость оборудования. Если у вас в наличии старая стиральная машина-автомат с работающим мотором, тогда нет смысла переплачивать.

Для чего нужно самодельное приспособление:

Что нужно для создания наждака из мотора стиральной машины?

Вы полны энтузиазма и готовы взяться за работу? Сначала ознакомьтесь с устройством точильного аппарата. В него входят:

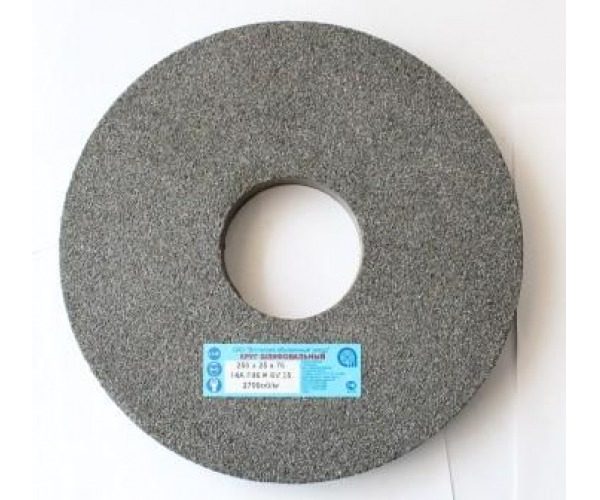

Все, кроме наждачного круга, можно найти в старой стиральной технике. Круг купите новый. Его абразивность зависит от ваших личных предпочтений.

Какой двигатель подходит для работ?

Обороты двигателя для домашнего наждака должны приравниваться к заводским условиям. Оптимальные значения 1000–1300 оборотов в минуту. Мощность также имеет значение. У профессиональных машин значение достигает 150–450 Вт, для домашних достаточно будет 150–200 Вт.

Состояние абразивного элемента зависит от скорости вращения. Чем она выше, тем плотнее должен быть круг. Иначе он быстро распадется. Рекомендуется брать моторы из таких моделей: «Омь», «Волга», «Рига» или «Вятка».

Мы разобрались с элементами точильного инструмента. Теперь приступаем к воплощению задуманного.

Как сделать фланец своими руками?

Самая сложная задача всего проекта — насадка точила на вал мотора от стиралки. На валу нет нужной резьбы, а его диаметр не подходит к отверстию камня. Чтобы устранить несовпадение, необходимо изготовить насадку на электродвигатель.

С одной стороны переходник имеет отверстие для насадки на вал, с другой — фланец с резьбой для установки заточного круга. Изготавливается он с помощью токарного станка. Заранее подготавливается чертеж с обозначениями размеров вала и диаметра внутренней части шлифовального камня.

Важно! Если движение мотора направлено по часовой стрелке, резьба выполняется левосторонняя. И наоборот. Иначе при включении заточной установки камень слетит.

Оправка на двигатель готова. Осталось закрепить устройство гайкой и шайбой. Теперь можно надеть наждачный диск, который также закрепляется шайбой и гайкой. Можно создавать установки с двумя кругами.

Подключение мотора от стиральной машины

Для удачной работы самодельного аппарата важно правильно подключить двигатель с ременным приводом. Если у вас в эксплуатации была машинка-автомат, тогда от мотора исходят 6 проводов. Для подключения вам понадобятся только 4 из них. Как определить — какие? Путем прозвонки:

Определились? Теперь поступите так:

В моторе от советской машинки только 4 провода. Чтобы определить их назначение, также выполняется прозвон:

Как подключить кнопку, показано на картинке ниже. SB означает кнопка, ОВ — рабочая обмотка, ПО — пусковая.

Как поставить наждачный станок и сделать защиту?

Сборка конструкции окончена. Осталось установить устройство, чтобы оно не смещалось с места при работе. Облегчают задачу отверстия двигателя, которыми он крепился в корпусе стиралки.

Выберите удобную и устойчивую поверхность (стол, табуретку, верстак). Накройте ее металлическим листом.

Как закрепить аппарат для заточки резцов? Установите его сверху и закрепите болтами или дюбелями на поверхности. Следите, чтобы между креплениями не было зазоров, иначе вибрации не избежать. Для смягчения можно использовать резиновые прокладки.

В качестве защиты используют накладки из металла. Их размещают над кругом, чтобы избежать повреждений осколками и щепками.

Перед запуском устройства придерживайтесь наших рекомендаций:

Видео поможет вам справиться с самостоятельной сборкой точильной машины:

Источник

Типы двигателей стиральных машин

Все мы знаем, что барабан в стиральной машине запускается двигателем. Обычно для разгона барабана используют обыкновенную ременную передачу. Среди преимуществ такого способа чаще всего называют более мягкий ход барабана, за счет естественной амортизации. Кроме этого замена ремня занимает максимум 20 минут, и стоит не дорого.

Ременной привод достаточно прост в использовании, если вы найдете такой моторчик, то сделать самоделку будет намного проще.

Каждый тип двигателя обладает преимуществами и недостатками, а также сильными и слабыми сторонами. Рассмотрим особенности основных трех типов.

Асинхронный

В таком моторе два рабочих агрегата — неподвижный статор и вызывающий вращение барабана ротор. При этом скорость вращения мотора может достигать 2800 оборотов в минуту.

Слабое место таких моторов – снижение вращающего момента. Из-за этого барабан начинает буквально «ходить-ходуном» и раскачиваться.

К сведению! В современных моделях двух-фазные двигатели практически не используются, начиная с 2000 годов им на смену пришли трехфазные асинхронные двигатели с частотным регулированием скорости.

Преимущества асинхронных двигателей:

• простота конструкции и обслуживания (главное, не забывать смазывать мотор и менять подшипники);
• низкая шумность;
• бюджетная стоимость.

Среди основных недостатков:

• громоздкий мотор;
• низкий коэффициент полезного действия;
• «корявые» электросхемы, неудобные при перепайке.

Такие двигатели чаще всего используют в недорогих моделях, не отягощенных «умной» электроникой.

Коллекторный двигатель

Сегодня коллекторные двигатели почти полностью заменили асинхронные. Почти 90 процентов всех бытовых стиральных машин оснащены именно таким типом двигателя.

И это не удивительно, ведь такие моторы более универсальные, они могут работать как от переменного, так и от постоянного тока.

Такие двигатели состоят из трех основных элементов: статора, коллекторного ротора и тахогенератора или генератора скорости вращения.

Кроме того, в конструкции предусмотрены специальные щетки для контакта ротора с мотором (обычно их две). Их необходимо периодически менять, так как они стачиваются о коллектор.

Двигатель коллекторного типа имеет ряд преимуществ:

• компактные габариты;
• большой пусковой момент;
• не зависит от частоты электросети;
• более плавное управление оборотами, в этом случае вращение регулируется контролем за напряжением.
• универсальность;
• простая и доступная управляющая электросхема;

Читать также: B20100g datasheet на русском

Среди минусов можно отметить:

• невысокий срок службы;
• необходимость периодической замены щеток;
• высокая шумность.

Современные моторы с прямым приводом

Для стиральных машин нового поколения используются моторы, которые работают без ременного привода. В таких моторах привычный нам шкиф заменяет специальная муфта, которая соединяет вал ротора напрямую с осью барабана без ремня.

В конструкцию прямого привода входит инверторный бесщеточный мотор, в котором частота вращения задается электромагнитными волнами. Она способна определять нагрузку от стираемого белья и в зависимости от этого изменять потребляемую мощность.

Эта технология считается одной из самых передовых, приводы такого типа используют ведущие производители стиральных машин, такие как Haier, Bosсh, AEG, Samsung и Whirpool.

Внешне такой прямой двигатель чем-то напоминает асинхронный, однако, принцип работы его совершенно иной. В этом случае используется управляющая схема трехфазного инверторного типа.

Моторы такого типа обладают рядом преимуществ:

• удобное расположение и отсутствие лишних деталей;
• износостойкость и простота замены элементов;
• компактность;
• низкий уровень колебания машинки;
• Высокий КПД;
• отсутствие ремня и щеток, требующих регулярного обслуживания;
• относительная бесшумность.

Такие моторы существенно увеличивают общую стоимость бытовой техники. Связано это, прежде всего со сложной системой управления электросхемы такого двигателя.

Этапы создания наждака из двигателя стиральной машины своими руками

Для самодельного приспособления пригодится двигатель с ременным приводом.

Осталось правильно собрать устройство. После установки фланца наденьте на вал гайку с шайбой, затем большой наждачный круг и снова гайку с шайбой.

Подключение мотора

Как подключить двигатель от стиральной машины-автомат:

Сразу после подключения мотор для домашнего наждака начнет работать, и вы сможете оценить функциональность прибора.

Подключение электродвигателя стиралок советского производства отличается от предыдущего варианта.

Теперь двигатель подключен. Но прежде чем начинать работу, нужно основательно закрепить станок, чтобы избежать аварийной ситуации.

Наждак из двигателя от стиральной машины

Наждачный станок пригодится практически для любого хозяйства.

Он может быть изготовлен в простой способ – для этого достаточно приготовить двигатель от автоматической стиральной машинки в рабочем состоянии. Когда вы будете крепить точильный камень на двигатель, могут возникнуть некоторые трудности – отверстие камня может не совпадать с диаметром вала электрического мотора.

В таком случае нужно брать дополнительную деталь, которую нужно будет специально выточить. Этот переходник легко делается любым токарем, нужно только сообщить ему диаметр вала.

Помимо переходника, в наличии нужно иметь специальный болт, гайку, шайбу.

Резьба на гайке должна нарезаться зависимо от того, в какую сторону будет вращаться мотор.

Чтобы двигатель вращался по часовой стрелке, должна быть нарезана левосторонняя резьба, для вращения против часовой – резьба должна быть правосторонней.

Если делать наоборот, то в работе камень будет постоянно раскручиваться и слетать.

Может быть так, что у вас есть гайка, но направление резьбы – неподходящее. Тогда мы изменяем направление вращения. В этом случае мы меняем местами провода обмотки.

Подключаем рабочую обмотку к сети 200 В, подключаем пусковую пару к рабочей катушке.

Второй конце на короткое время прикладываем к выводу обмотки. Коллекторный электрический мотор начнет двигаться в одну из сторон.

Когда места выводов пусковой обмотки сменятся, направление движения мотора поменяется на противоположное.

Направление вращения мотора можно изменить без использования конденсатора. Здесь после подключения рабочей обмотки к 220 В камень резко прокручиваем в нужную сторону.

После этого мотор запускается и станок начинает работать.

Как поставить наждачный станок и сделать защиту

Как закрепить наждачный станок и поставить на него защиту? Можно прикрутить его к верстаку.

Для этого используйте кронштейн, который есть в стиральной машине. Чтобы снизить вибрацию во время работы, на угол надеваются резиновые прокладки, изготовить которые можно из куска шланга.

Если установка устройства происходит на деревянный верстак, покройте его сверху листом из металла, чтобы избежать возгорания.

Для собственной защиты во время использования станка установите над диском дугу из металла. Также можно усилить защиту, прикрепив на подвесках оргстекло толщиной 5 мм. За счет подвесок стекло можно поднимать и опускать.

Изготовить точильный станок самостоятельно несложно. Главное – правильно его закрепить и подключить. Также придерживайтесь правил безопасности при работе, используйте защитные очки и специальную одежду.

Источник

Сборка наждака из двигателя стиральной машины

Процесс сборки основы будущего точильного устройства происходит в тисках. Практически после каждого действия требуется примерка и подгонка, чтобы в дальнейшем аппарат работал без сбоев. Во время компоновки наждака можно ориентироваться на вспомогательные фото и видео инструкции.

1. Составьте чертёж, опираясь на базовый параметр — размеры двигателя. Предусмотрите габариты опоры и станины.
2. Сделайте лекало элементов опорных и крепёжных конструкций.
3. Перенесите контуры на металлический уголок. Выпилите детали с помощью болгарки.
4. Сделайте опорную раму наждака. Заготовки профтрубы прямоугольного сечения зафиксируйте на верстаке струбциной. Распилите там, где нужно, болгаркой. В трубе большей площади сечения по краям необходимо вырезать пазы, чтобы соединять с боковой частью труб меньшей площади.
5. В большей трубе прорежьте окошко, которое будет технологическим отверстием для конденсаторов. Их необходимо два. Между собой соедините клеммы деталей параллельной проводкой.
6. Вставьте конденсаторы в выемку. Если всё соединяется отлично, разберите конструкцию и тщательно отшлифуйте все металлические поверхности.
7. Все элементы конструкции наждака приварите друг к другу.
8. Сделайте столик, на котором будет располагаться деталь в процессе обточки. Металл, толщиной 3 мм, будет достаточно прочным для этих целей.
9. Покрасьте станину. Закрепите корпус двигателя с кругом на станке, укрыв его от попадания внутрь искр и окалин. Для этого вырежьте круглый кожух из оцинкованной жести.

Работа завершается сборкой электроцепи и коммутации её с конденсаторами. Это наиболее простой способ самостоятельной сборки наждака из мотора стиральной машины. Инструмент получается надёжным. При условии правильной эксплуатации он прослужит вам не один год.

Как самостоятельно изготовить наждак из двигателя стиралки?

У домашнего мастера имеются много разного инструмента, не лишним будет тут и наждак из двигателя от стиральной машины своими руками. В мастерской часто приходится затачивать металлорежущий и столярный инструмент. Мастера используют заточной станок, в котором всего пара деталей: мотор и точильный камень.

Сколько стоит станок? В торговой сети самое дешевое изделие можно прибрести за 1500-1700 рублей, но мощность двигателя невелика, она составит примерно 120 Вт. Из Китая можно купить заказать подходящее точило, мощность которого составит 300-400 Вт, но оно обойдется уже дороже 2000-2200 рублей. Из двигателя стиральной машины сделать наждак несложно, он обойдется значительно дешевле покупного. Потребуется приложить немного усилий, в результате будет изготовлен станок, который поможет в дальнейшей работе.

Использование наждака

Сложно поспорить с тем, что наждак является незаменимой вещью в хозяйстве, так как он выполняет множество функций:

• При помощи такого наждака можно легко заточить ножи.
• Провести любые шлифовальные работы. Поэтому он будет незаменим при строительных и отделочных работах.
• Заядлые садоводы по достоинству оценят наждак из мотора автоматической стиральной машины, так как при его помощи можно легко заточить садовые инструменты.

Сделать данное устройство не составляет труда, но нужно разобраться во всем по порядку. Для начала нужно знать, какие детали понадобятся для того, чтобы сделать наждак из двигателя стиральной машины-автомат. Понадобятся:

• Двигатель от любой стиральной машины-автомат. К примеру, от машины «Индезит» или «Малютка»;

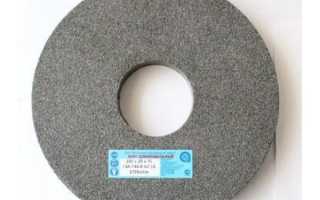

• Наждачный круг. Он выбирается в соответствии с требованиями к работе. Может быть как для грубой, так и для мелкой работы;
• Втулка от двигателя;
• Фланец для закрепления наждачного круга;
• Переключатель, кабель и вилка;
• Подставка под двигатель стиральной машины.

Единственной затратой средств будет являться наждачный круг. Остальные детали можно использовать из имеющегося хозяйства. Для того чтобы увидеть всю пользу изготовляемого оборудования, можно посмотреть, как работает наждак из двигателя от стиральной машины, на видео.

С чего начать изготовление?

Самодельный наждак можно изготовить в домашних условиях, так как утилизируемых стиральных машин довольно много. На любой базе по приемке металлолома всегда найдется с десяток отслуживших свой срок единиц бытовой техники. Двигатели крайне редко выходят из строя, чаще возникают протечки или ломается электроника.

Используемые электронные платы соизмеримы по стоимости с самой машиной. Поэтому пользователи после двух- или трехкратной замены плат от устройства избавляются. Считают, что лучше купить новую для регулярного пользования, а старая отправляется на свалку.

За символическую плату нетрудно стать обладателем нескольких моторов стиральной машины. При необходимости можно проверить их прямо на месте. Потребуются:

Вибростол своими руками

Используя двигатель от стиральной машины, мы можем изготовить вибростол для тротуарной плитки.

Оборудование такого типа конструируется в достаточно простой способ. Самодельный вибростол выполнен в виде плиты, которая является верхней частью приспособления, прикрепленной на металлическое основание с помощью подвижного соединения, с двигателем с эксцентриком от стиральной машины. Во время вибрирования плиты, из бетона, который залит в формы на этой плите, выходят пузырьки воздуха и исчезают пустоты. Благодаря этому готовые изделия отличаются высокой прочностью и качеством.

Простой станок своими руками

Пошаговый процесс изготовления небольшого точила, которое можно разместить на стене, показан ниже.
